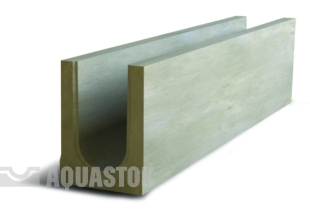

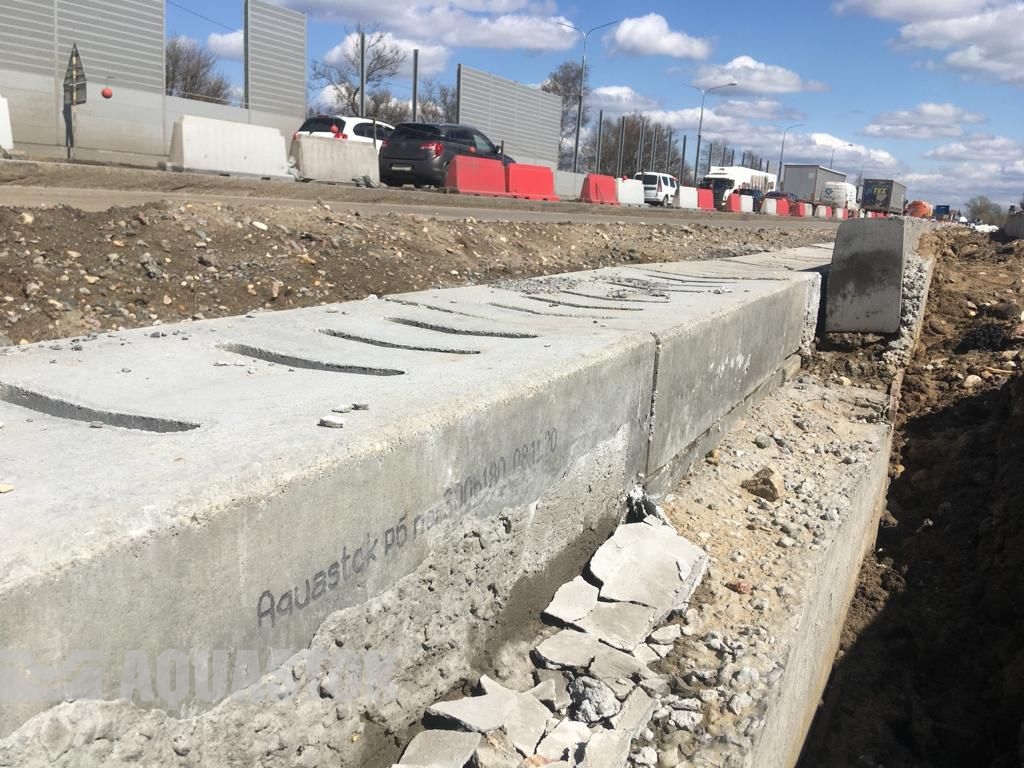

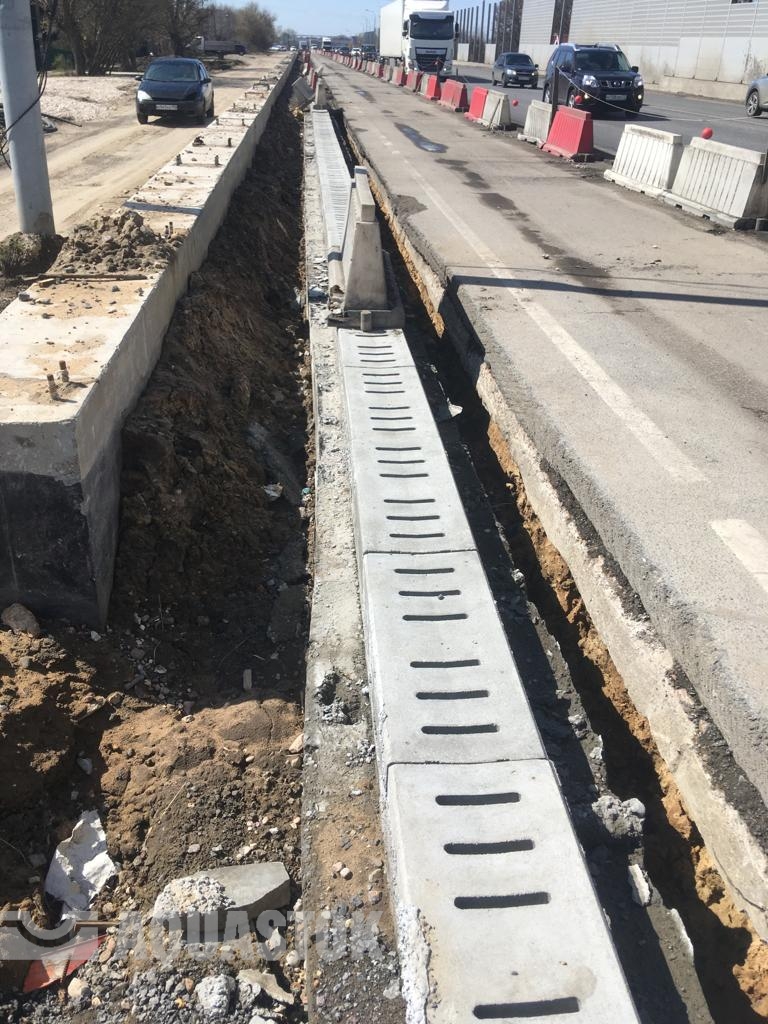

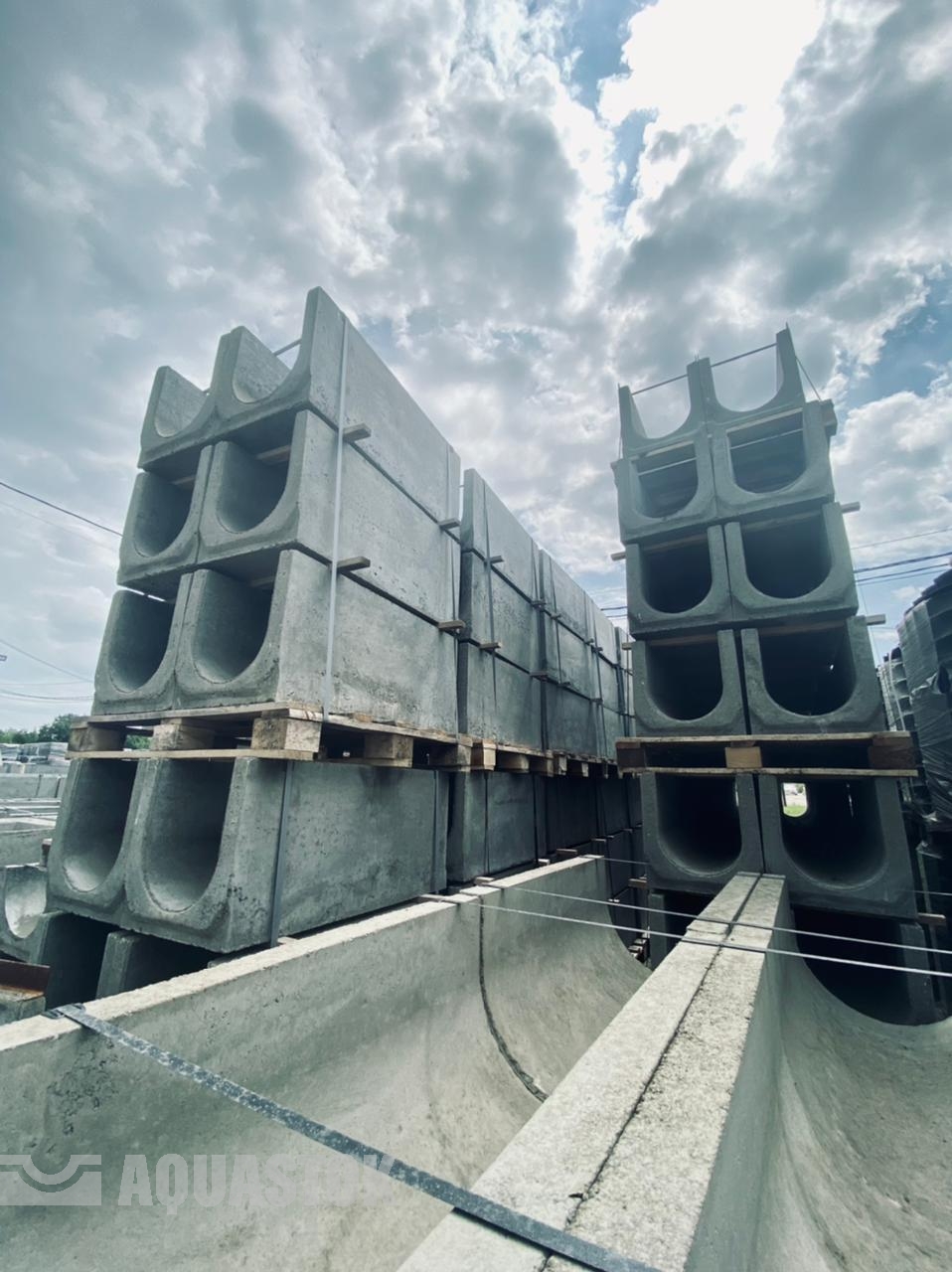

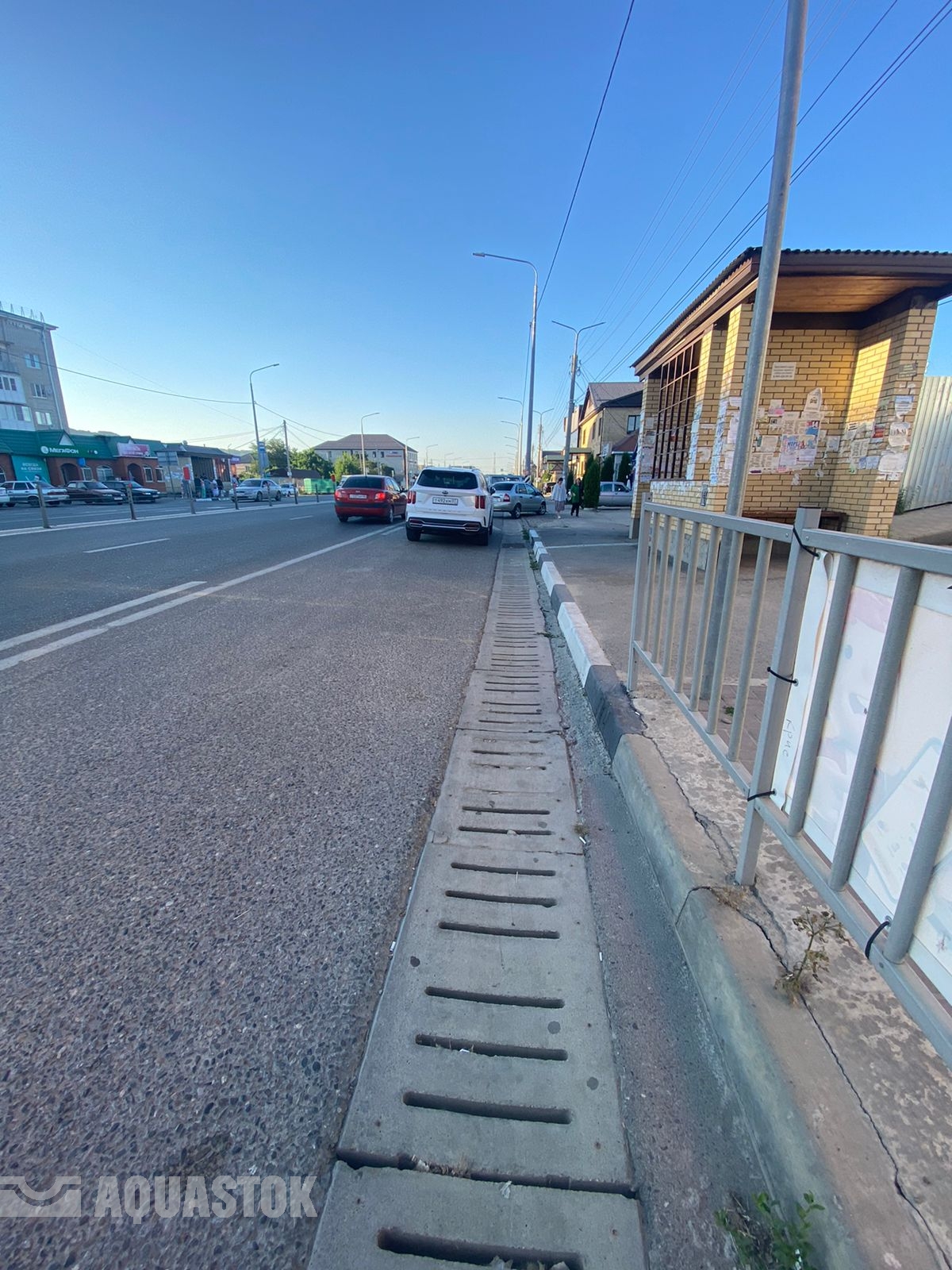

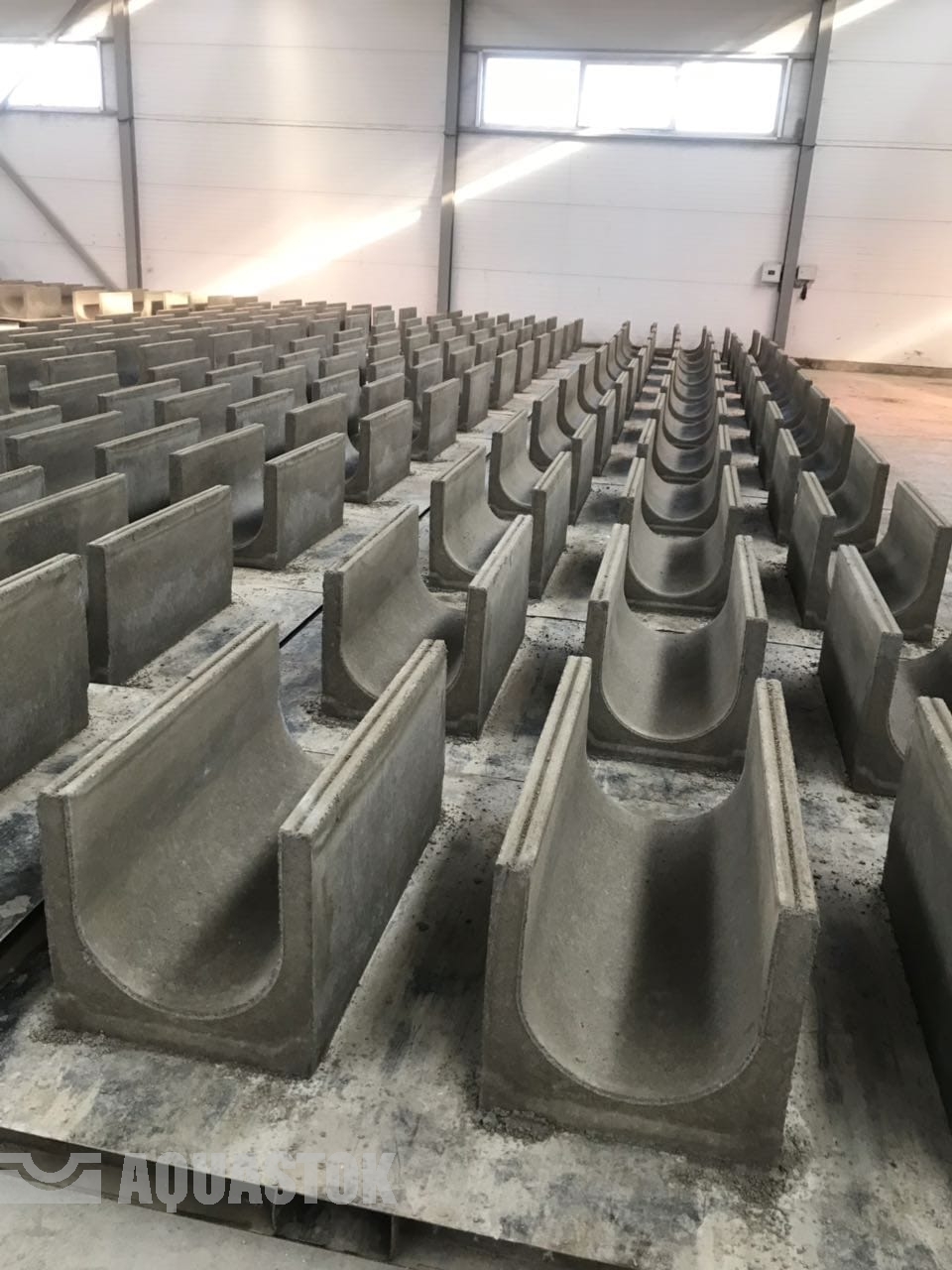

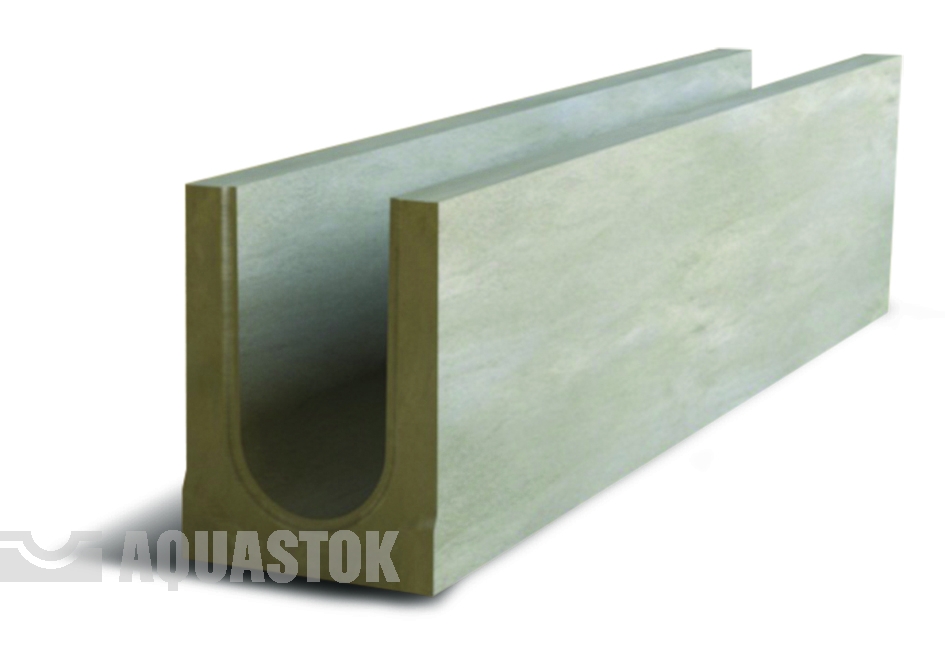

Лотки водоотводные бетонные ЛВБ NORMA DN100 Тип 1

Тип 1

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи NORMA DN100 Тип 1

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250

Характеристики:

Длина лотка — 1000 мм.

Основные преимущества:

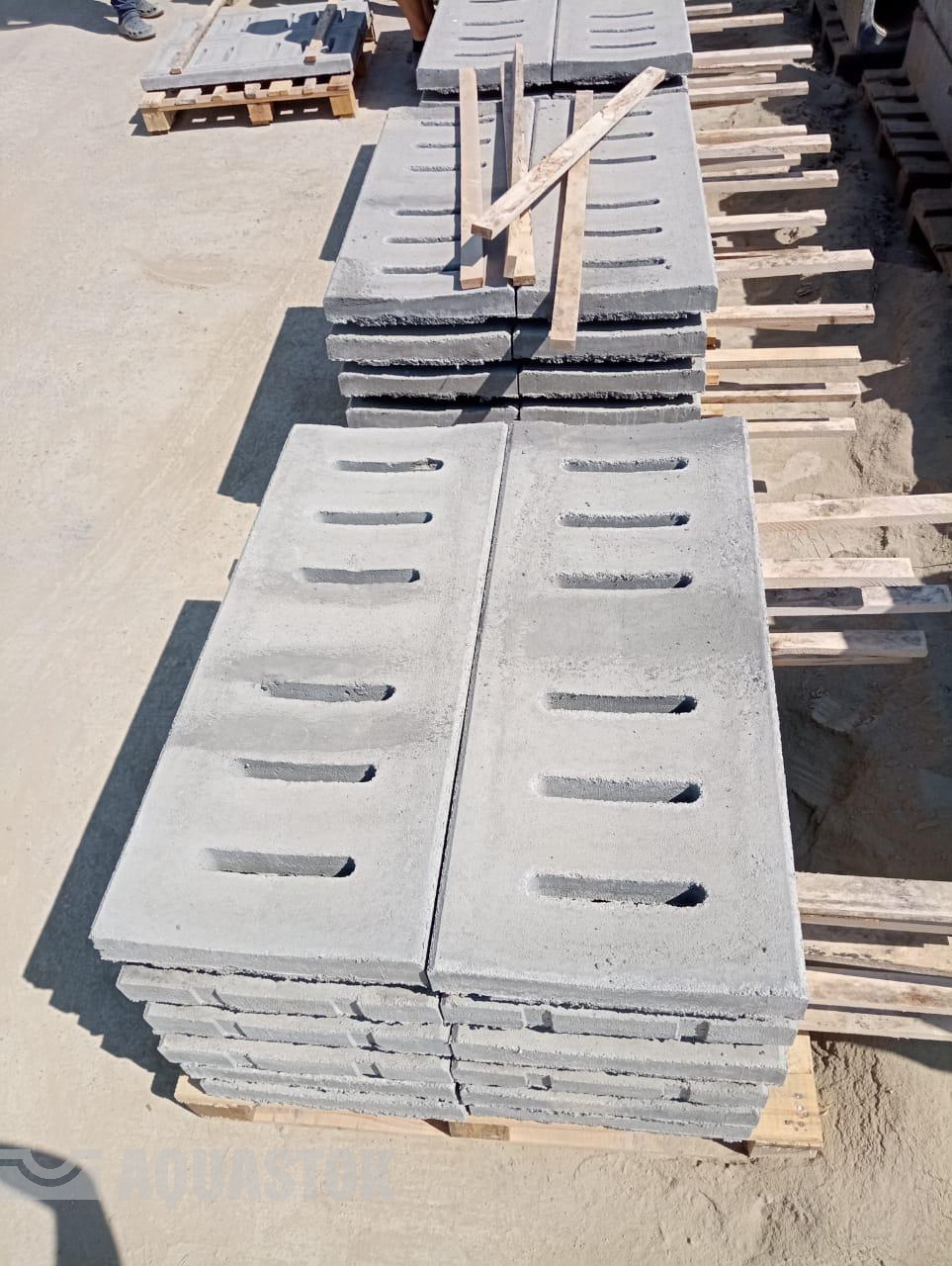

Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600. Паз на стыке лотков для герметизации.

Модификации и характеристики

Без уклона

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Norma 100 №0/0	165	140/140	105	32,2	A15-C250	2010200
ЛВБ Norma 100 №0/1	165	85/85	50	23,0	A15-C250	2010250
ЛВБ Norma 100 №0/2	165	110/110	75	27,6	A15-C250	2010255
ЛВБ Norma 100 №5/0	165	165/165	130	36,7	A15-C250	2010205
ЛВБ Norma 100 №10/0	165	190/190	155	41,3	A15-C250	2010210
ЛВБ Norma 100 №15/0	165	215/215	180	45,8	A15-C250	2010215
ЛВБ Norma 100 №20/0	165	240/240	205	50,4	A15-C250	2010220

С уклоном

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Norma 100 №20	165	235/240	205	50,4	A15-C250	2010120
ЛВБ Norma 100 №19	165	230/235	200	49,5	A15-C250	2010119
ЛВБ Norma 100 №18	165	225/230	195	48,6	A15-C250	2010118
ЛВБ Norma 100 №17	165	220/225	190	47,7	A15-C250	2010117
ЛВБ Norma 100 №16	165	215/220	185	46,8	A15-C250	2010116
ЛВБ Norma 100 №15	165	210/215	180	45,8	A15-C250	2010115
ЛВБ Norma 100 №14	165	205/210	175	44,9	A15-C250	2010114
ЛВБ Norma 100 №13	165	200/205	170	44,0	A15-C250	2010113
ЛВБ Norma 100 №12	165	195/200	165	43,1	A15-C250	2010112
ЛВБ Norma 100 №11	165	190/195	160	42,2	A15-C250	2010111
ЛВБ Norma 100 №10	165	185/190	155	41,3	A15-C250	2010110
ЛВБ Norma 100 №9	165	180/185	150	40,4	A15-C250	2010109
ЛВБ Norma 100 №8	165	175/180	145	39,5	A15-C250	2010108
ЛВБ Norma 100 №7	165	170/175	140	38,5	A15-C250	2010107
ЛВБ Norma 100 №6	165	165/170	135	37,6	A15-C250	2010106
ЛВБ Norma 100 №5	165	160/165	130	36,7	A15-C250	2010105
ЛВБ Norma 100 №4	165	155/160	125	35,8	A15-C250	2010104
ЛВБ Norma 100 №3	165	150/155	120	34,9	A15-C250	2010103
ЛВБ Norma 100 №2	165	145/150	115	34,0	A15-C250	2010102
ЛВБ Norma 100 №1	165	140/145	110	33,1	A15-C250	2010101

Лотки водоотводные бетонные (ЛВБ) NORMA DN100 Тип 2

Тип 2

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи NORMA DN100 Тип 2

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250

Характеристики:

Длина лотка - 1000 мм.

Основные преимущества:

Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600 Паз на стыке лотков для герметизации.

Модификации и характеристики

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Norma 100 №0/6 тип 2	140	180/180	160	23,0	A15-C250	2010430
ЛВБ Norma 100 №0/5 тип 2	140	160/160	140	21,1	A15-C250	2010425
ЛВБ Norma 100 №0/4 тип 2	140	120/120	100	19,3	A15-C250	2010415
ЛВБ Norma 100 №0/3 тип 2	140	100/100	80	17,4	A15-C250	2010410
ЛВБ Norma 100 №0/2 тип 2	140	80/80	60	15,6	A15-C250	2010405
ЛВБ Norma 100 №0/1 тип 2	140	60/60	40	13,8	A15-C250	2010400

Лотки водоотводные бетонные (ЛВБ) NORMA DN100 Тип 3

Тип 3

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

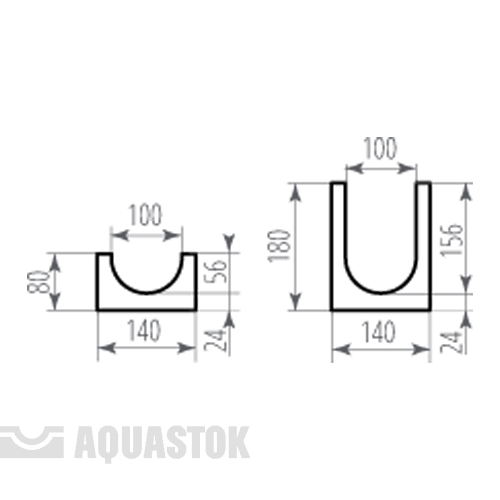

Чертежи NORMA DN100 Тип 3

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250

Характеристики:

Длина лотка - 1000 мм.

Основные преимущества:

Модификации и характеристики

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Norma 100 №0/5 тип 3	140	180/180	156	25,2	A15-C250	2010625
ЛВБ Norma 100 №0/4 тип 3	140	160/160	136	23,3	A15-C250	2010620
ЛВБ Norma 100 №0/3 тип 3	140	120/120	96	21,5	A15-C250	2010610
ЛВБ Norma 100 №0/2 тип 3	140	100/100	76	19,6	A15-C250	2010605
ЛВБ Norma 100 №0/1 тип 3	140	80/80	56	17,8	A15-C250	2010600

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

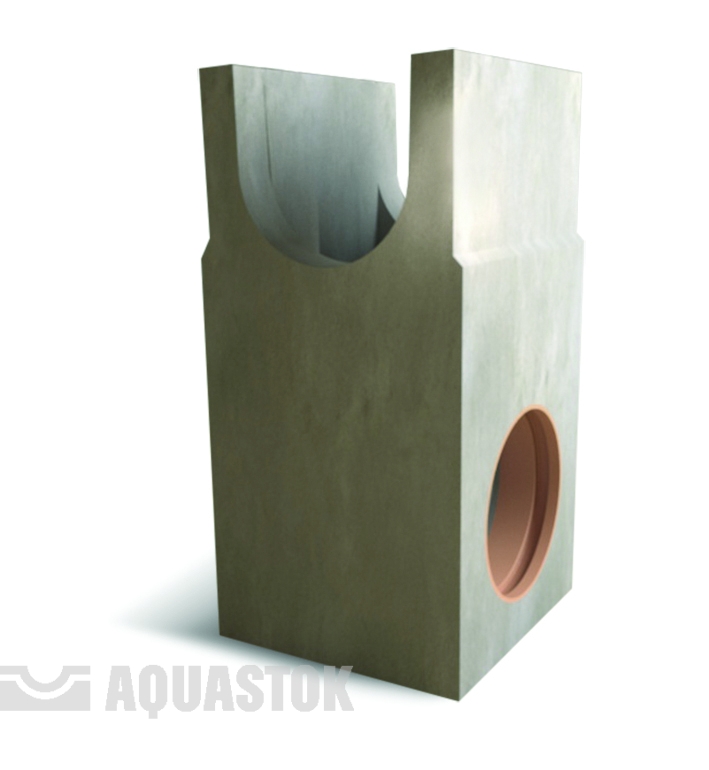

Пескоуловители бетонные (ПБ) NORMA одно-, многосекционные

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи Пескоуловители бетонные (ПБ) NORMA одно-, многосекционные

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Пескоуловители содержат корзину для сбора мусора, не допуская его попадания в систему трубопроводов, а также муфту с резиновым кольцом, служащую для герметичного подключения системы лотков к трубной системе канализации. Муфта может размещаться с любого торца, по желанию заказчика.

Модификации и характеристики

Односекционные (моноблочные)

Наименование	Высота, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
ПБ Norma 100	495	500	54	A15-C250	2610111
ПБ Norma 150	675	500	112	A15-C250	2615111
ПБ Norma 200	725	500	140	A15-C250	2620111
ПБ Norma 500	1000	500	620	A15-F500	2650311
ПБ Norma 500	1000	500	688	A15-F250	2650111

Многосекционные

Наименование	Высота, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
ПБ Norma 300 верх	640	500	132	A15-C250	2630121
ПБ Norma 300 середина	640	500	141	A15-C250	2630131
ПБ Norma 300 низ	640	500	158	A15-C250	2630141
ПБ Norma 400 верх	640	500	151	A15-C250	2640121
ПБ Norma 400 середина	640	500	172	A15-C250	2640131
ПБ Norma 400 низ	640	500	184	A15-C250	2640141
ПБ Norma 500 верх	1000	500	517	A15-C250	2650121
ПБ Norma 500 низ	1000	500	688	A15-C250	2650141

Герметик

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
Возможность эксплуатации в температурном режиме от -40 до + 90°С.

Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.

Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600.
Паз на стыке лотков для герметизации.
Длина лотка - 1000 мм.

Тип 1 - U-образное сечение лотка. Исполнение лотка с уклоном, имеет большую высоту и утолщенные стенки по сравнению с типом 3.

Тип 2 - П-образное сечение лотка.

Тип 3 - U-образное сечение лотка. Облегченное исполнение лотка типа 1.
