Лотки пластиковые NORMA PLASTIK DN100

Главная /

Каталог /

Лотки водоотводные пластиковые /

Серия «Norma Plastik» /

DN100 /

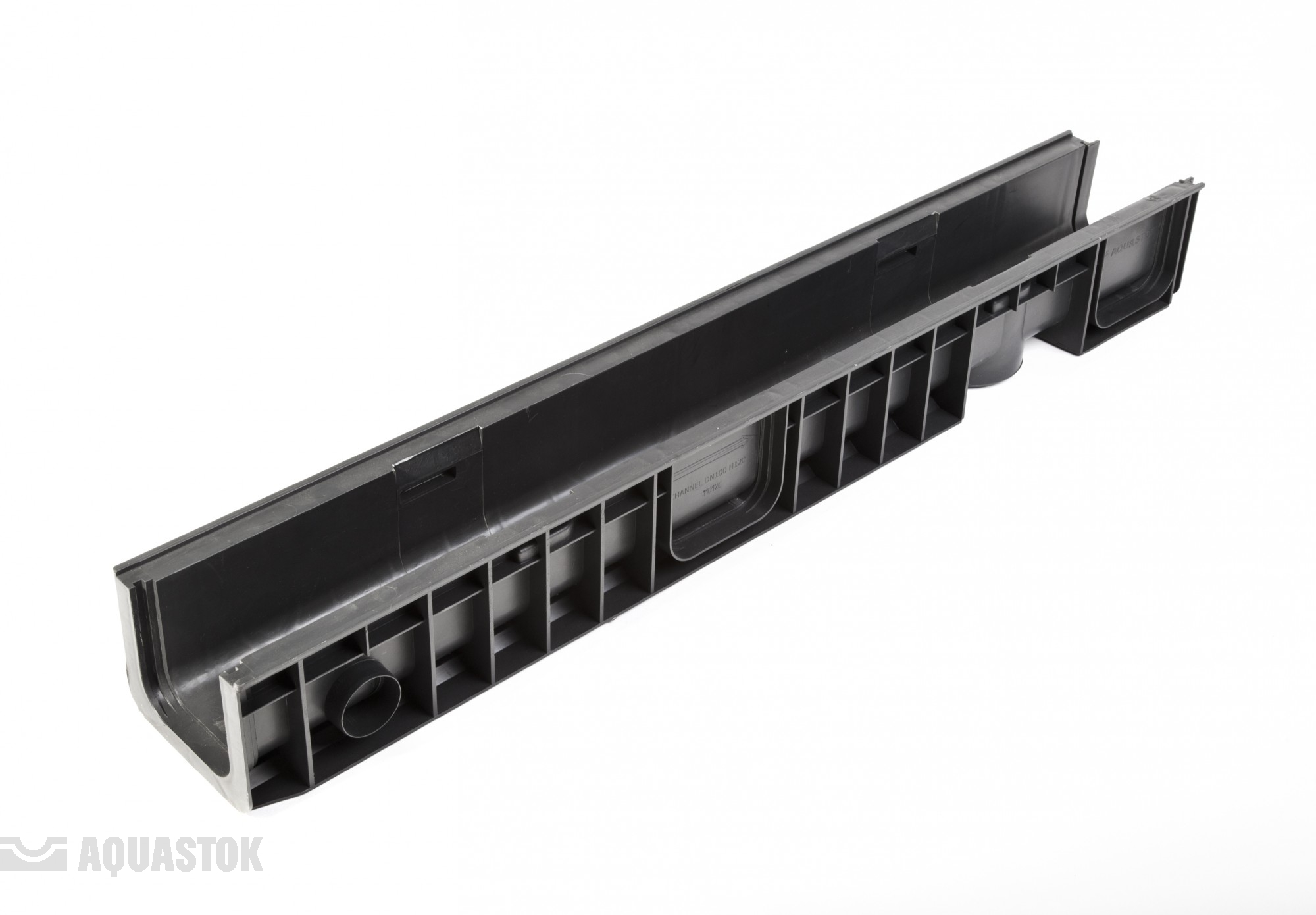

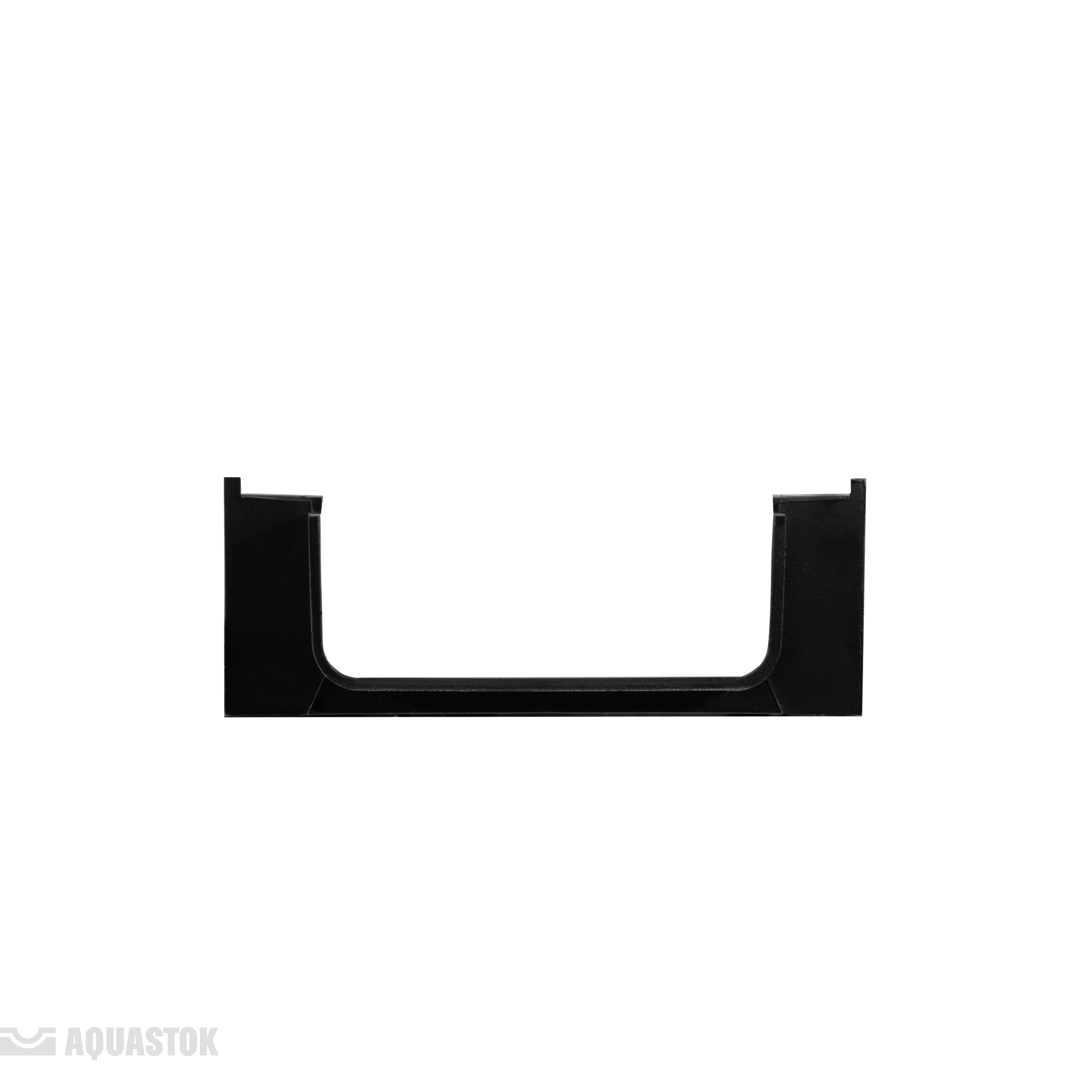

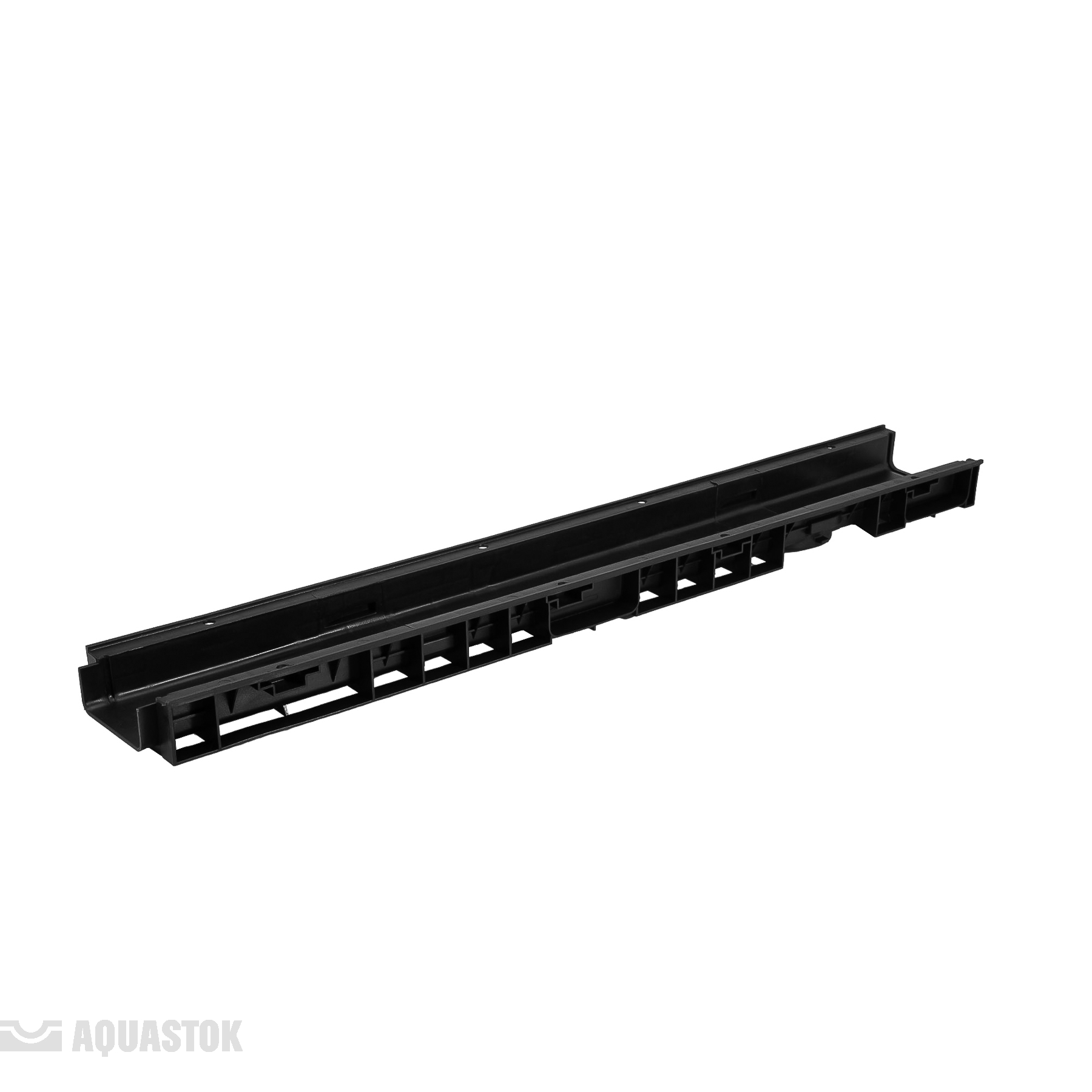

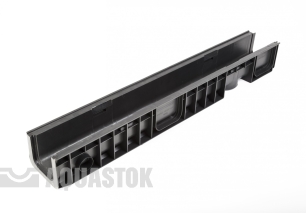

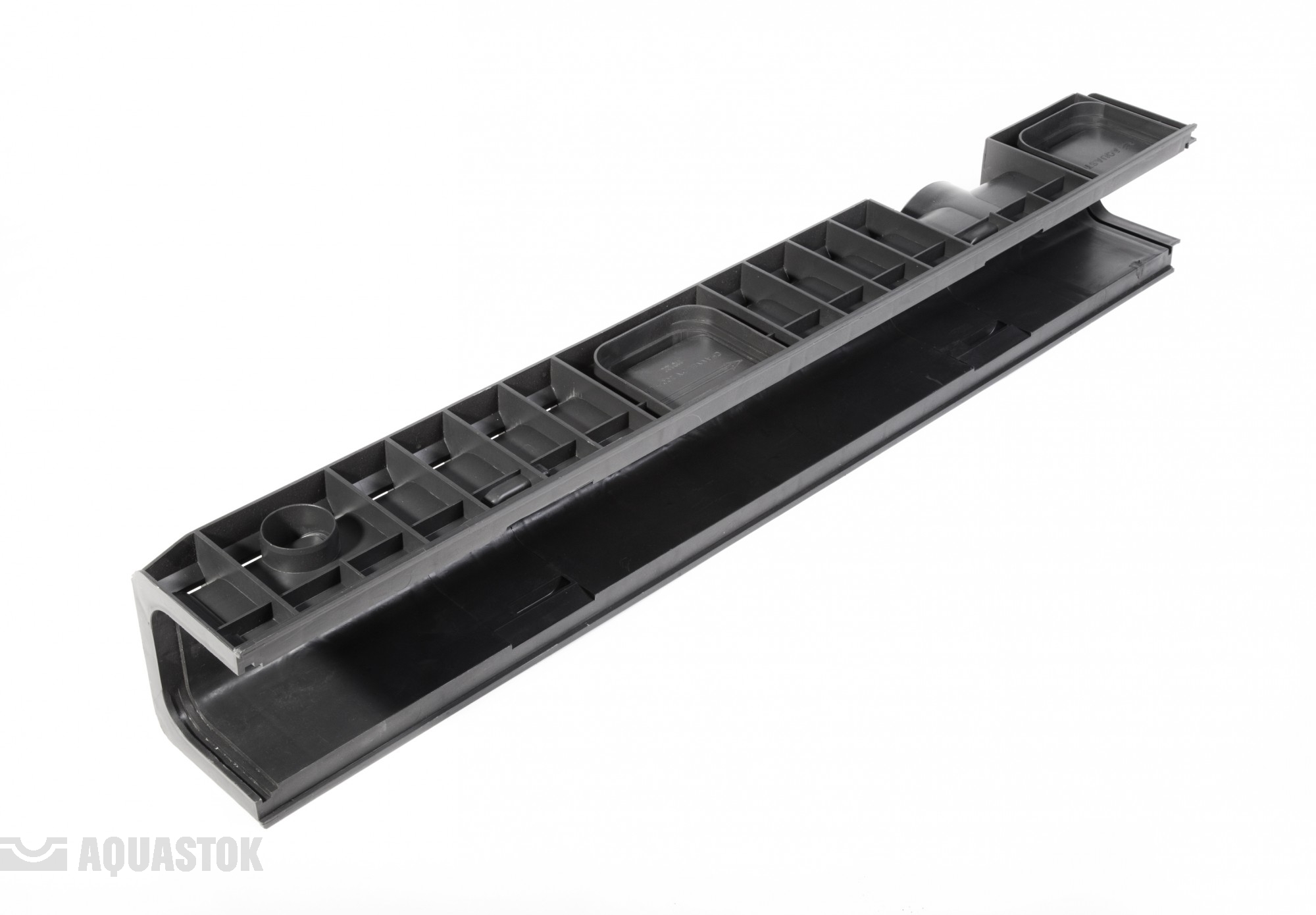

Лоток водоотводный пластиковый ЛВП NORMA DN100 H55

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

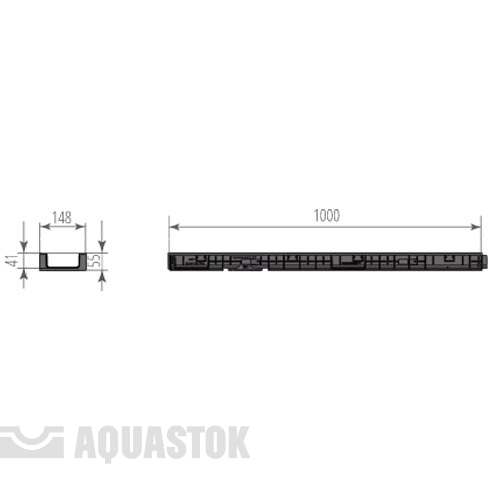

Чертежи ЛВП NORMA DN100 H55

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250

Характеристики:

Применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:: 11005

Размеры:: 1000x148x55

Основные преимущества:

Особенность: малая высота лотка обеспечивает

возможность монтажа с ограничением по высоте.

Используется как первая ступень каскада лотков

DN100.

Возможность каскадной компоновки.

Возможность
каскадного исполнения

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВП Norma DN100 H55	148	55	41	1	A15-С250	11005

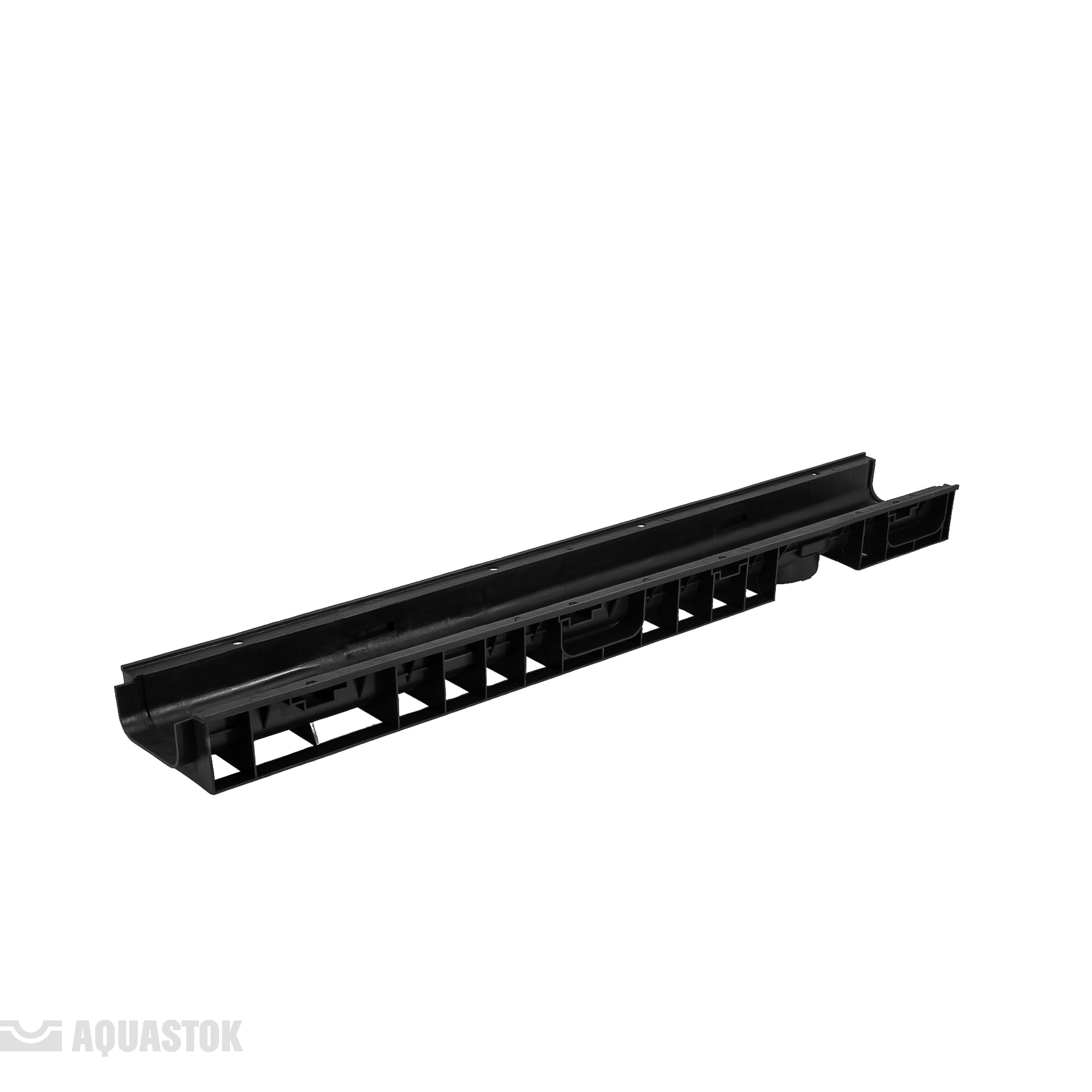

Лоток водоотводный пластиковый ЛВП NORMA DN100 H70

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

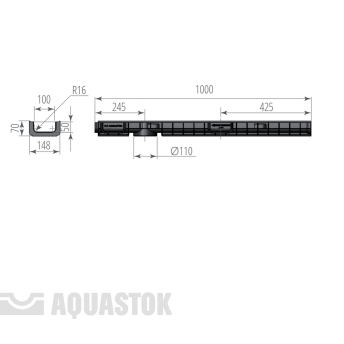

Чертежи ЛВП NORMA DN100 H70

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250

Характеристики:

морозостойкость,
долговечность,
ударопрочность,
простота монтажа.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:: 11007

Размеры:: 1000x148x70

Основные преимущества:

Малая высота этого водоотводного канала обеспечивает возможность монтажа с ограничением по высоте.

Комплектация:

решетка штампованная оцинкованная, нержавеющая,

решетка чугунная щелевая, ячеистая,

решетка ячеистая стальная оцинкованная,

заглушка торцовая,

фиксатор решетки пластиковый и низкопрофильный DN 100.

Возможность
каскадного исполнения

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВП Norma DN100 H70	148	70	50	1,2	A15-С250	11007

Лоток водоотводный пластиковый ЛВП NORMA DN100 H120

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

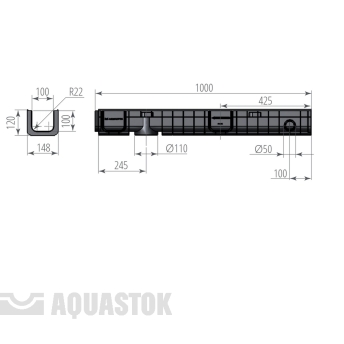

Чертежи ЛВП NORMA DN100 H120

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250

Характеристики:

морозостойкость,
долговечность,
ударопрочность,
простота монтажа.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:: 11012

Размеры:: 1000x148x120

Комплектация:

решетка штампованная оцинкованная, нержавеющая,
решетка чугунная щелевая, ячеистая,
решетка ячеистая стальная оцинкованная,
заглушка торцовая,
переходники,
фиксатор решетки пластиковый, стандартный DN 100.

Возможность
каскадного исполнения

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВП Norma DN100 H120	148	120	100	1,65	A15-С250	11012

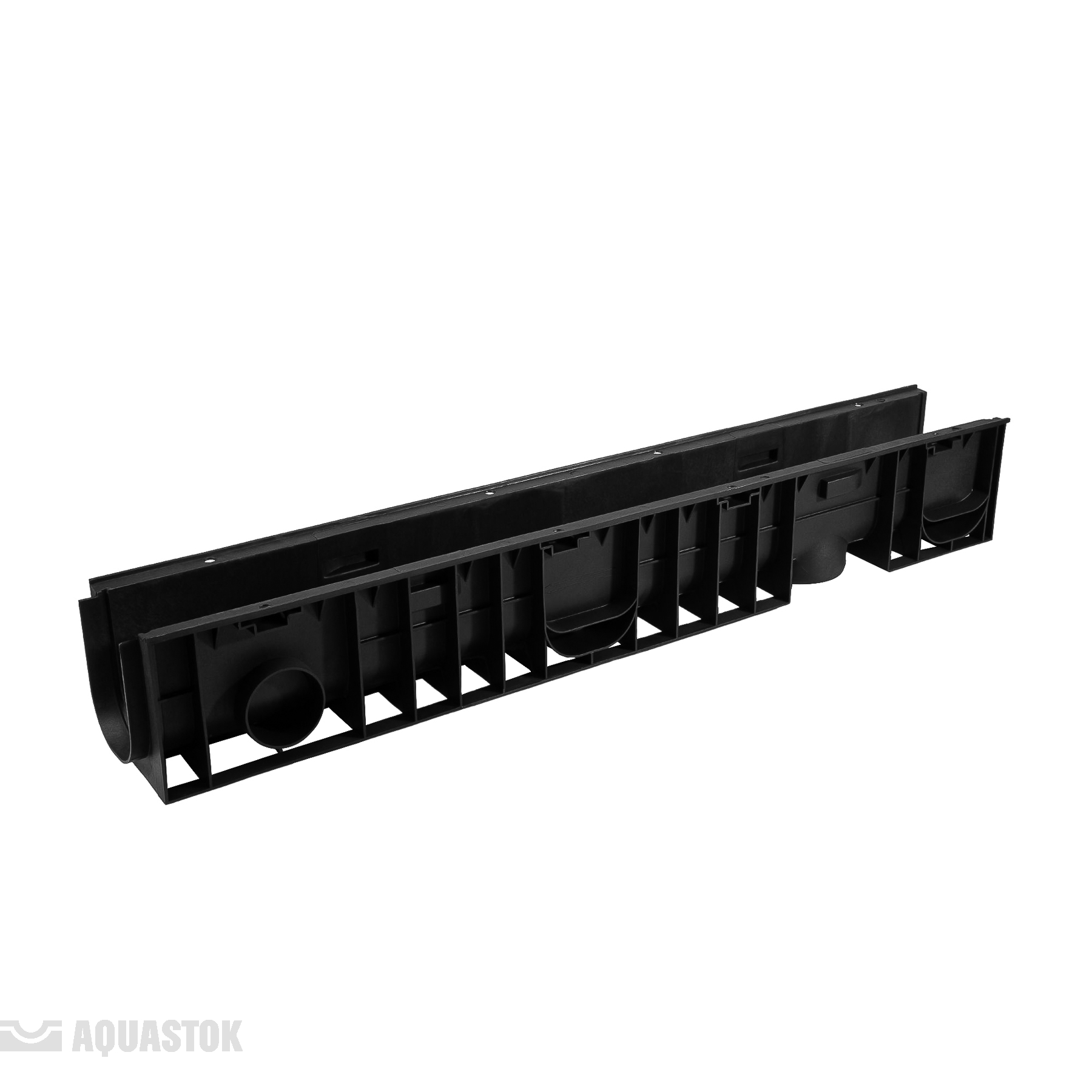

Лоток водоотводный пластиковый ЛВП NORMA DN100 H150

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

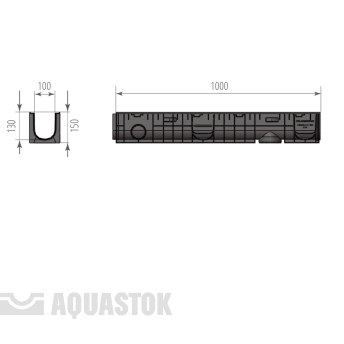

Чертежи ЛВП NORMA DN100 H150

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:: 11015

Размеры:: 1000x148x150

Возможность
каскадного исполнения

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВП Norma DN100 H150	148	150	130	1,8	A15-С250	11015

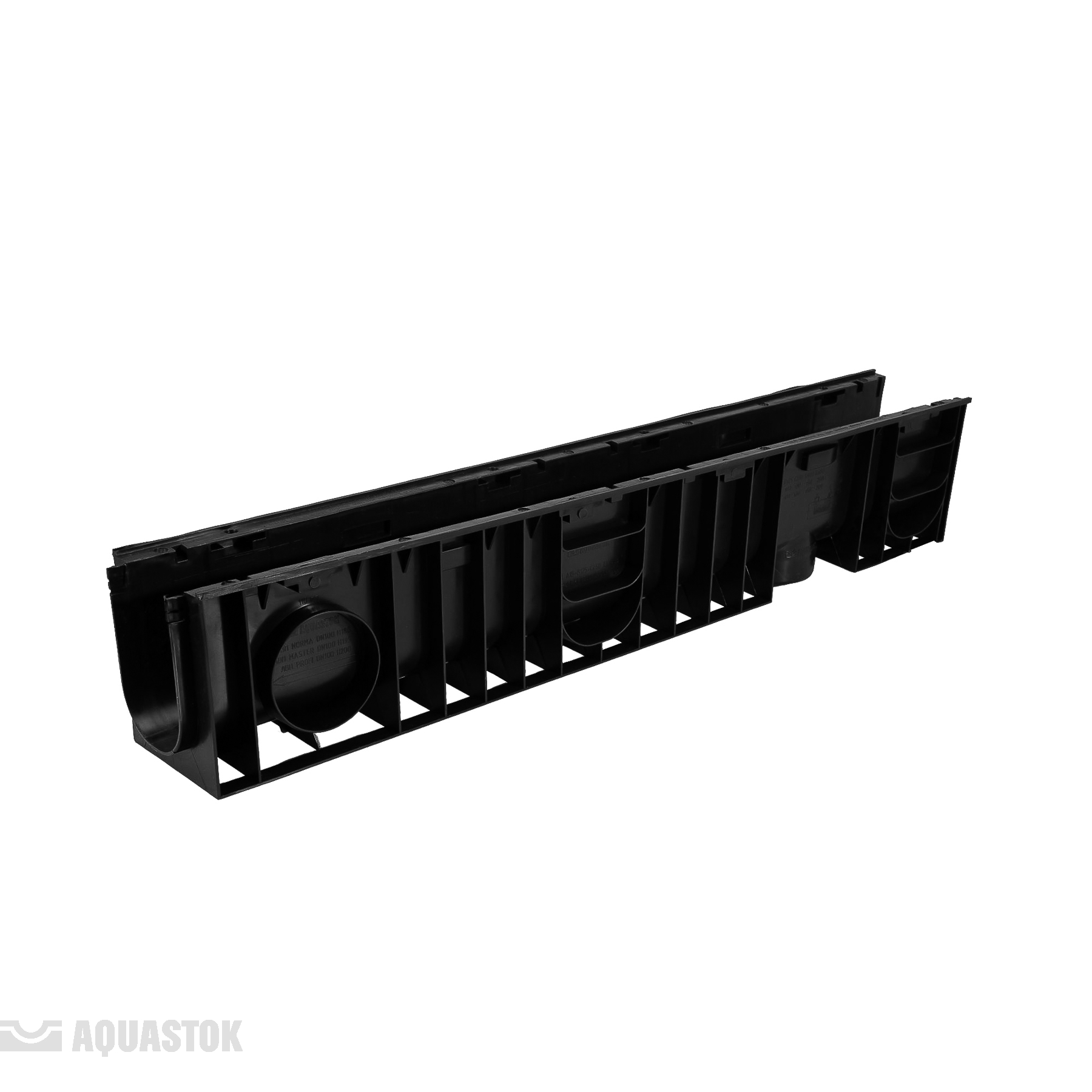

Лоток водоотводный пластиковый ЛВП NORMA DN100 H180

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

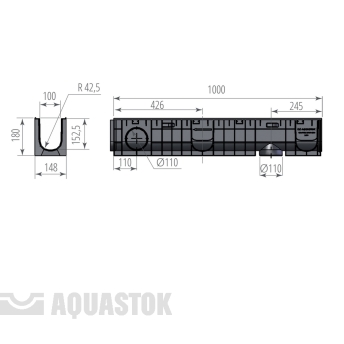

Чертежи ЛВП NORMA DN100 H180

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250

Характеристики:

морозостойкость,
долговечность,
ударопрочность,
простота монтажа.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:: 11018

Размеры:: 1000x148x180

Основные преимущества:

Большая высота, повышенная пропускная способность.

Комплектация:

решетка штампованная оцинкованная, нержавеющая,
решетка чугунная щелевая, ячеистая,
решетка ячеистая стальная оцинкованная,
заглушка торцовая,
фиксатор решетки пластиковый DN, стандартный DN 100.

Возможность
каскадного исполнения

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВП Norma DN100 H180	148	180	150	2,1	A15-С250	11018

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

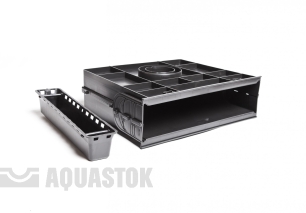

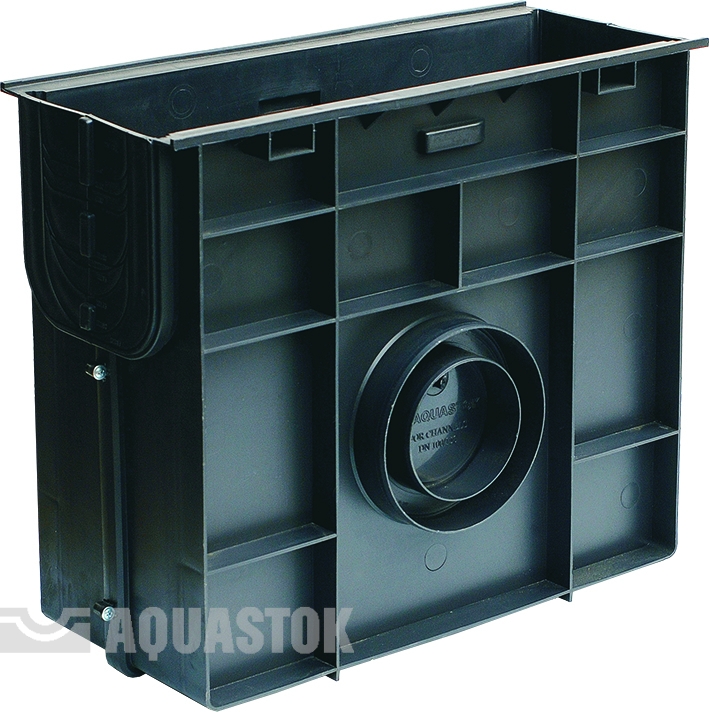

Пескоуловитель пластиковый ПП NORMA DN100

Пескоуловитель NORMA PLASTIK DN100

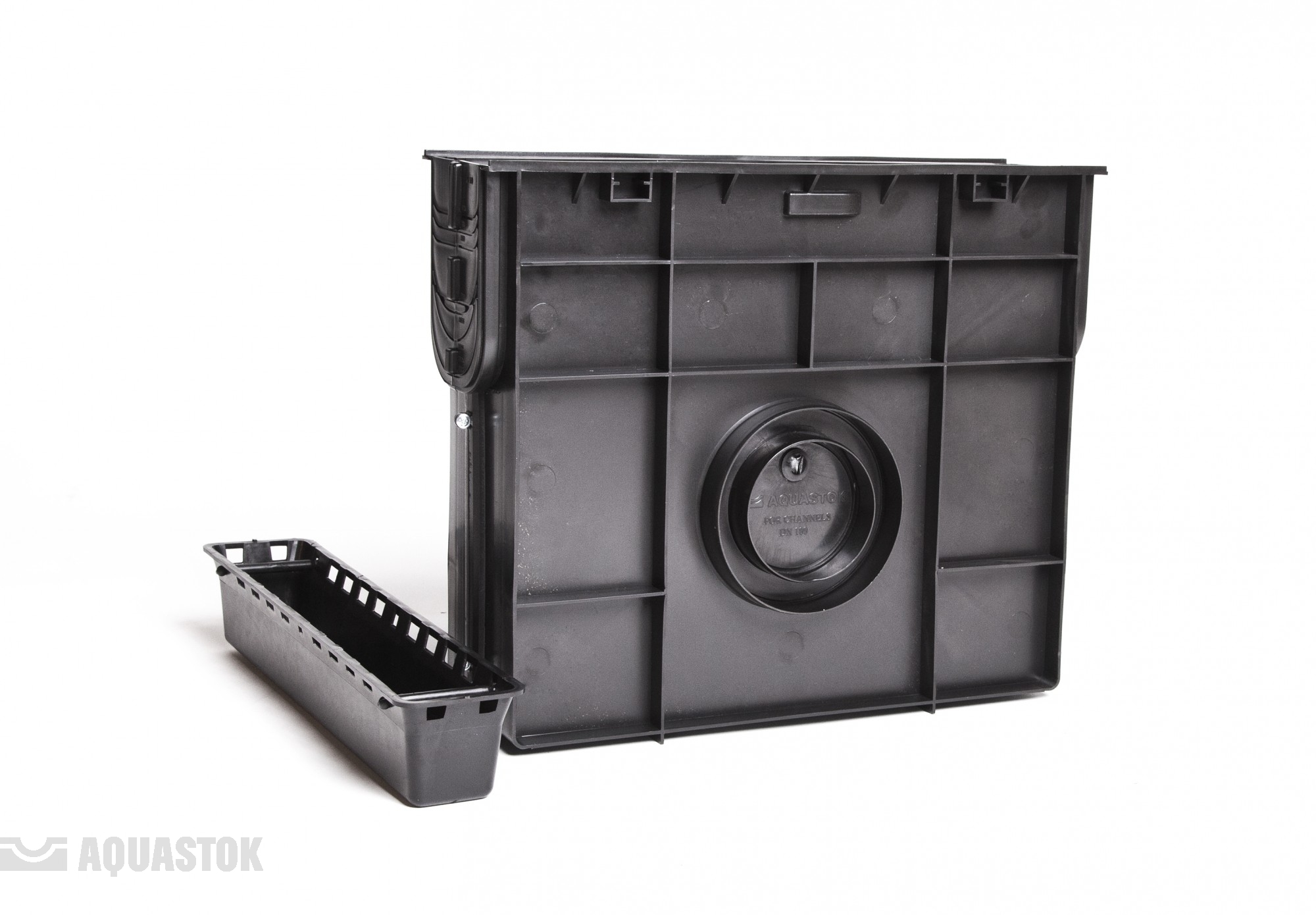

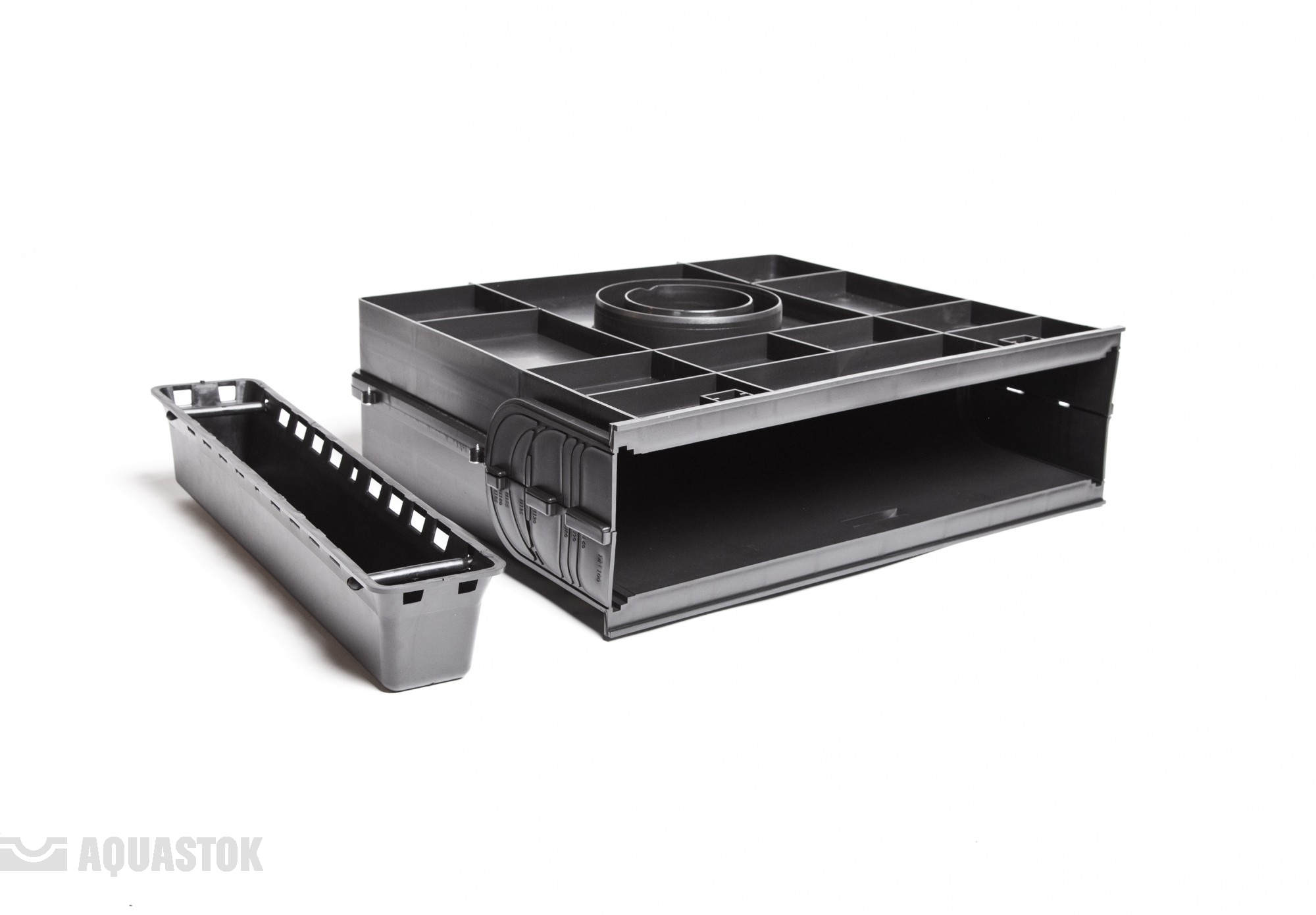

Пескоуловитель пластиковый DN100 - вид с корзиной

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи ПП NORMA DN100

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Применяется для частных домовладений, пешеходных и проезжих зон. Используется для сбора мусора, песка, чтобы предотвратить его попадание в канализацию. Комплектуется корзиной для сбора мусора.

Особенность: возможно подключение типоразмеров лотков различных высот.

Возможность каскадной компоновки.

Возможность
каскадного исполнения

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
ПП Norma DN100	148	423	500	3	A15-С250	11042

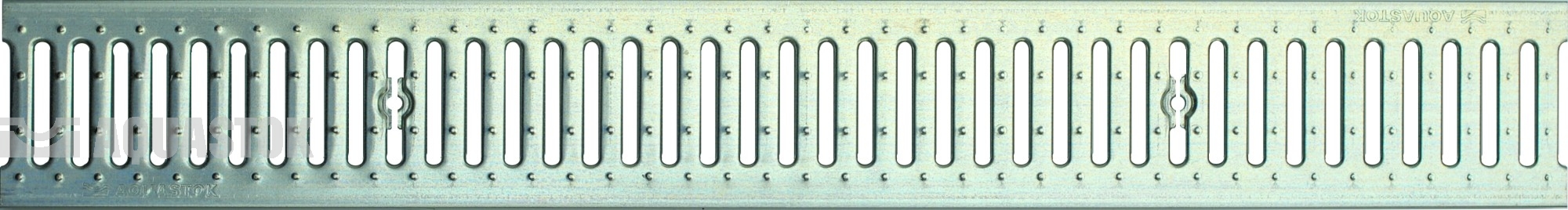

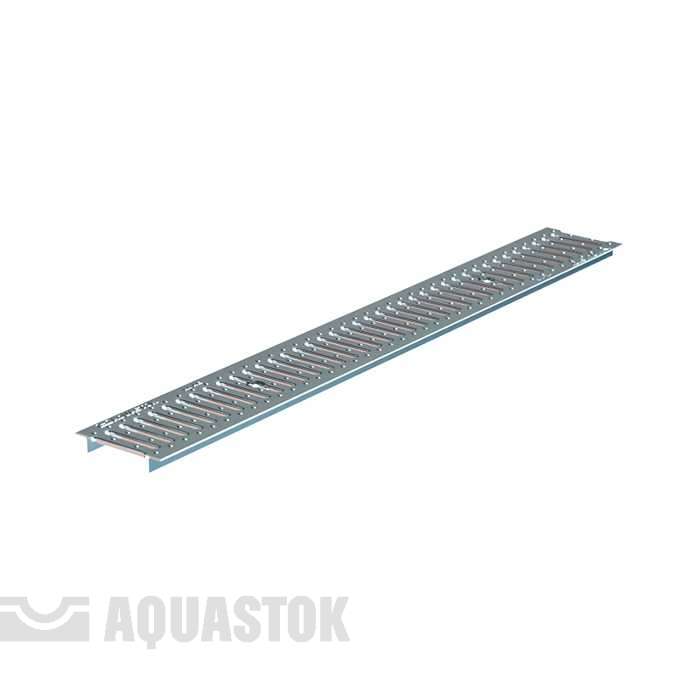

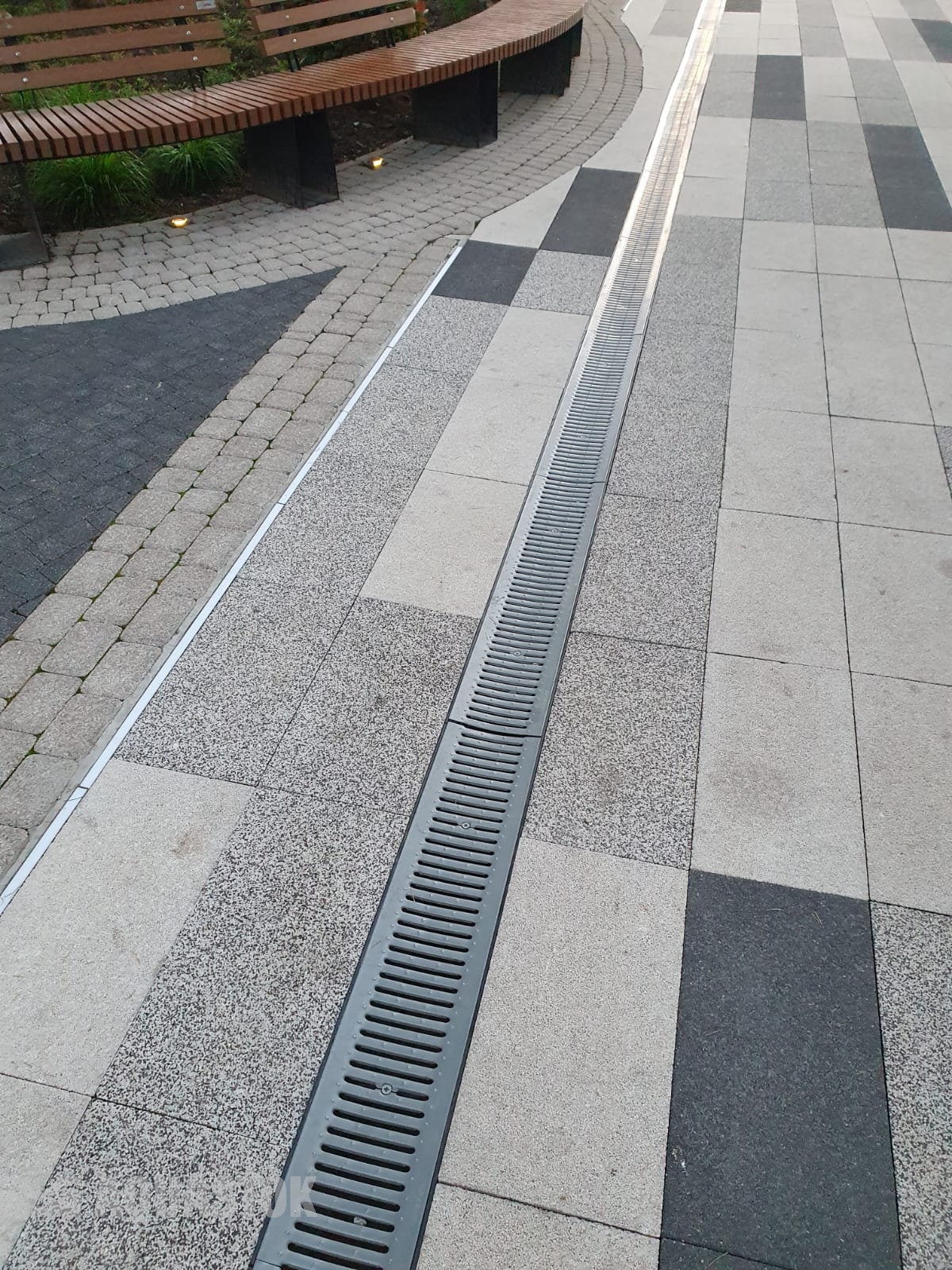

Водоотводная решётка стальная щелевая РШО, РШН Norma DN100 оцинкованная, нержавеющая

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи Водоотводная решётка стальная щелевая РШО, РШН Norma DN100 оцинкованная, нержавеющая

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Применяется для пешеходных зон, частных домовладений с нечастым проездом легкового транспорта, и т.п.

Основные преимущества:

Особенность: невысокая стоимость оцинкованной решетки обеспечивает широкое использование в сегменте эконом-класса. Наличие посадочных мест под винт для крепления фиксаторами.

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Материал	Вес, кг	Класс нагрузки	Артикул
DN100	135	22	Оцинкованная сталь	1,8	A15	31041А
DN100	135	22	Нержавеющая сталь (AISI 440)	1,8	A15	31042А

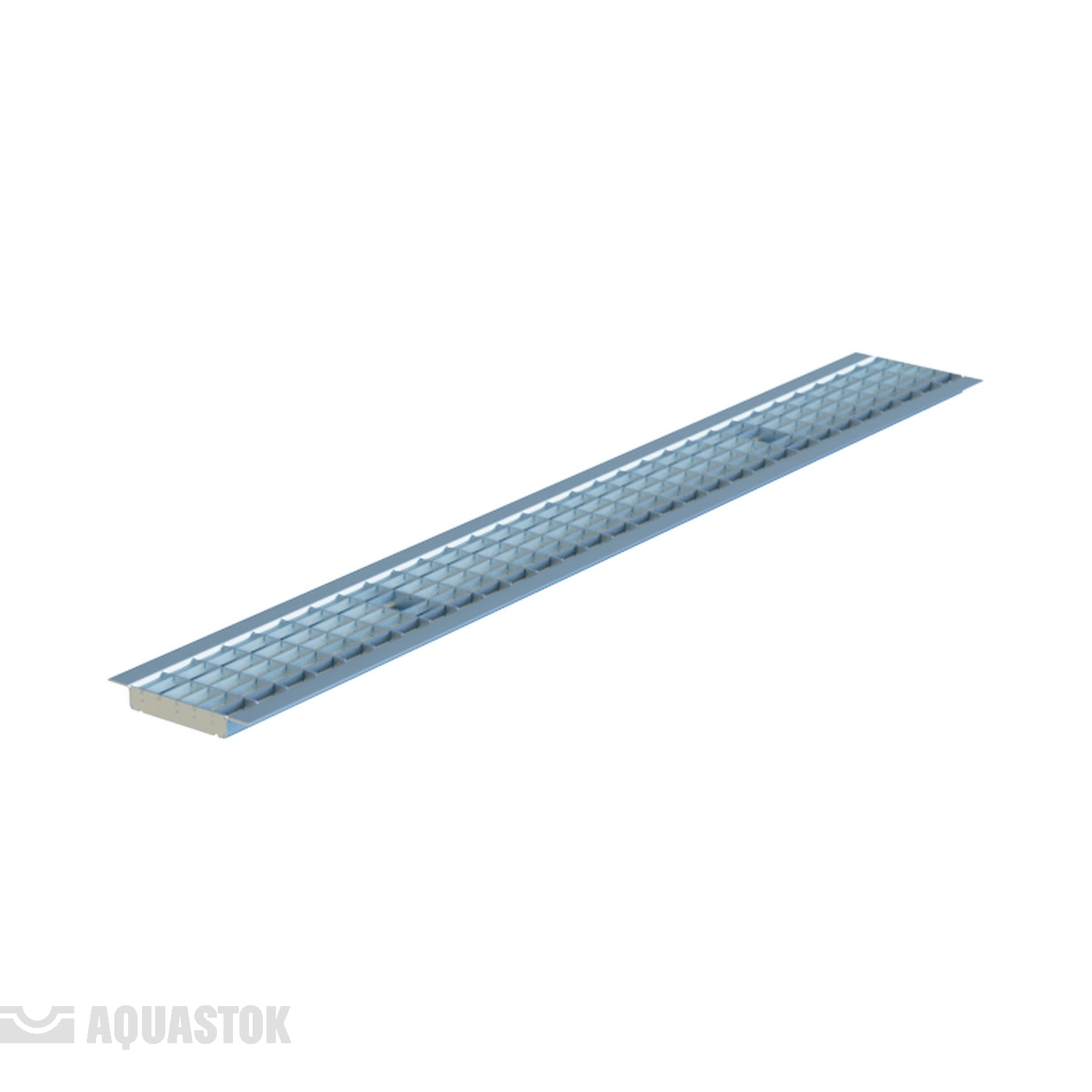

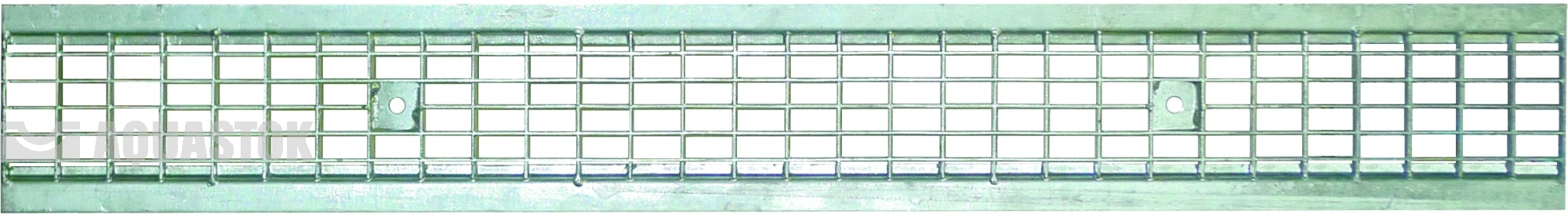

Водоотводная решётка стальная ячеистая оцинкованная РСО Norma DN100

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи Водоотводная решётка стальная ячеистая оцинкованная РСО Norma DN100

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Применяется для парковых зон, частных домовладений, благоустройства дворов и т.п.

Основные преимущества:

Особенность: высокая степень водопоглощения.

Хорошая коррозийная устойчивость.

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Материал	Вес, кг	Класс нагрузки	Артикул
DN100	135	20	Сталь, покрытая горячим цинком	2,8	A15-B125	31031B

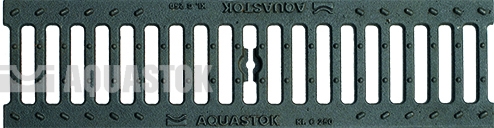

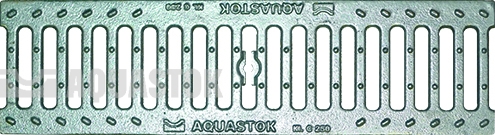

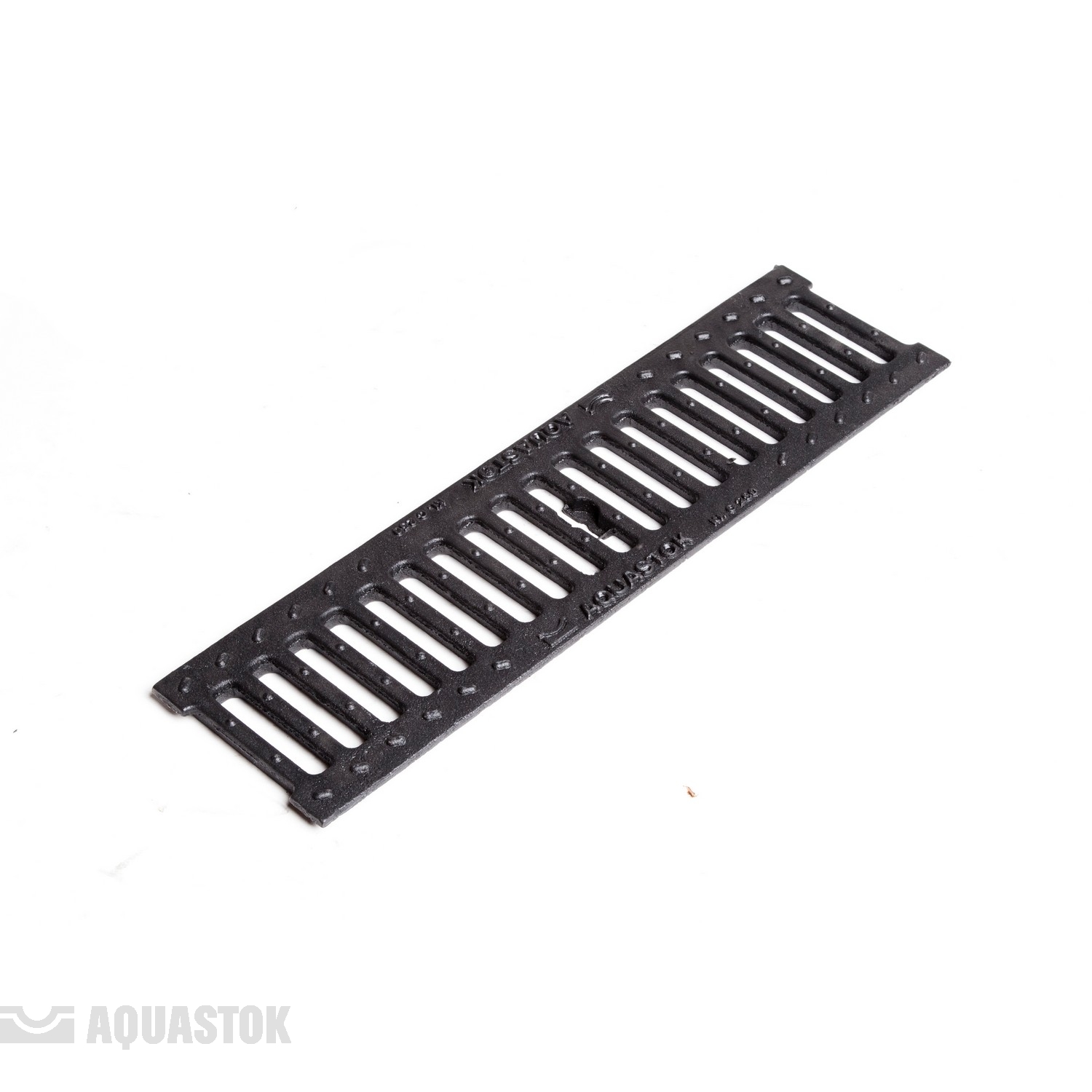

Водоотводная решётка чугунная щелевая РЧЩ Norma DN100 с оцинкованием и без

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи Водоотводная решётка чугунная щелевая РЧЩ Norma DN100 с оцинкованием и без

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Применяется для стоянок и парковок легкового транспорта, дорог с малой интенсивностью движения, и т.п.

Основные преимущества:

Особенность: практичное традиционное решение. Покрытие горячим цинком позволяет на долгое время защитить решетку от коррозии, сохраняя эстетичный внешний вид.

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Материал	Вес, кг	Класс нагрузки	Артикул
DN100	136	15	Чугун ВЧ 50	2,9	A15-С250	31013С
DN100	136	15	Чугун ВЧ 50 с оцинкованием	2,9	A15-С250	31013оц

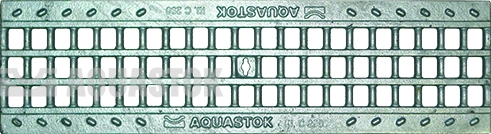

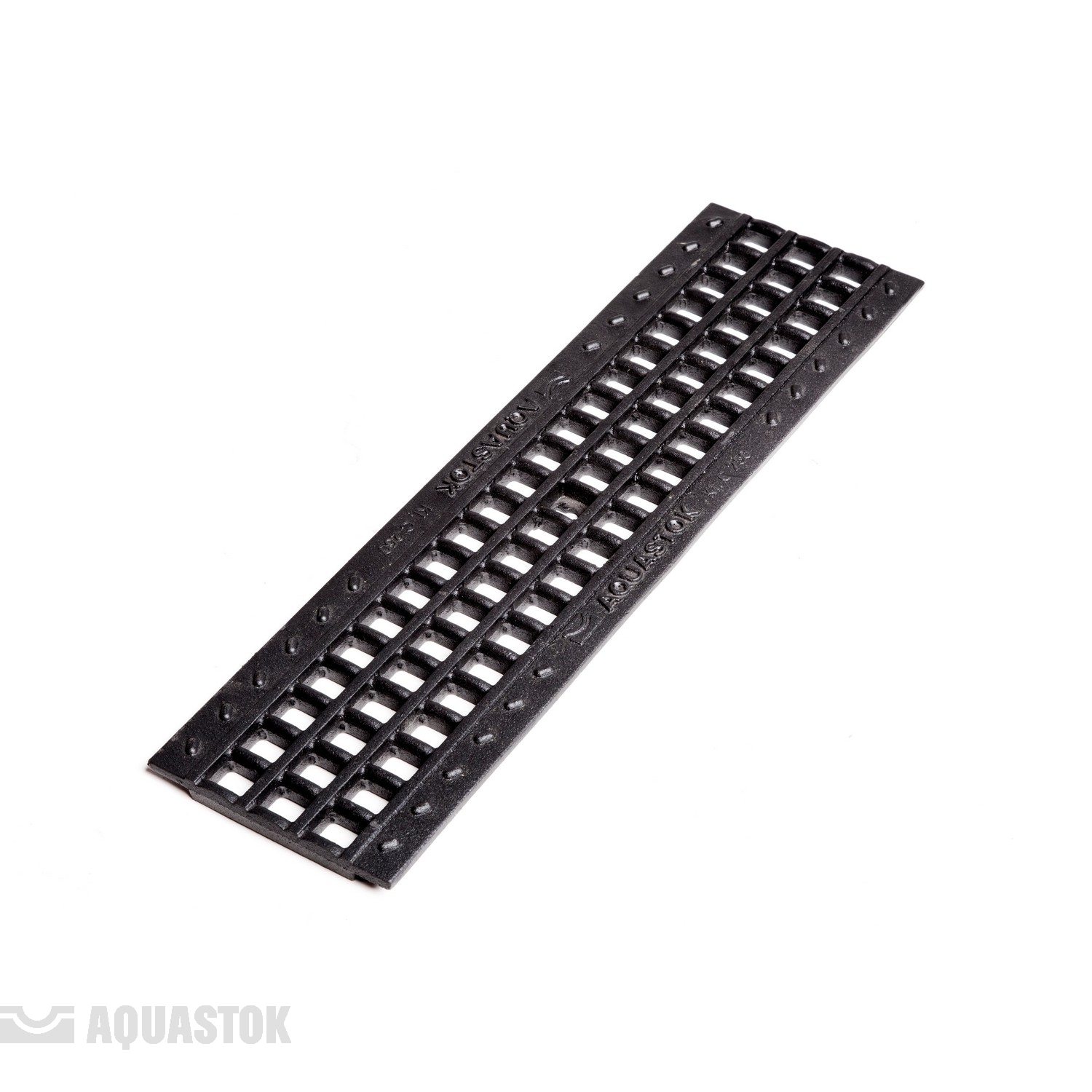

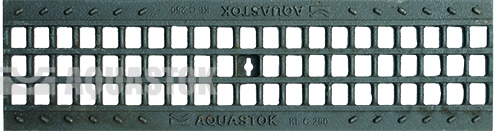

Водоотводная решётка чугунная ячеистая РЧЯ Norma DN100 с оцинкованием и без

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи Водоотводная решётка чугунная ячеистая РЧЯ Norma DN100 с оцинкованием и без

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Применяется для стоянок и парковок легкового транспорта, дорог с малой интенсивностью движения, и т.п.

Основные преимущества:

Особенность: за счет мелких ячеек лучше защищает лоток от попадания посторонних предметов, имеет повышенную степень водопоглощения по сравнению с щелевой чугунной решеткой.

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Материал	Вес, кг	Класс нагрузки	Артикул
DN100	135	15	Чугун ВЧ 50	2,8	A15-С250	31023С
DN100	135	15	Чугун ВЧ 50 с оцинкованием	2,8	A15-С250	31023оц

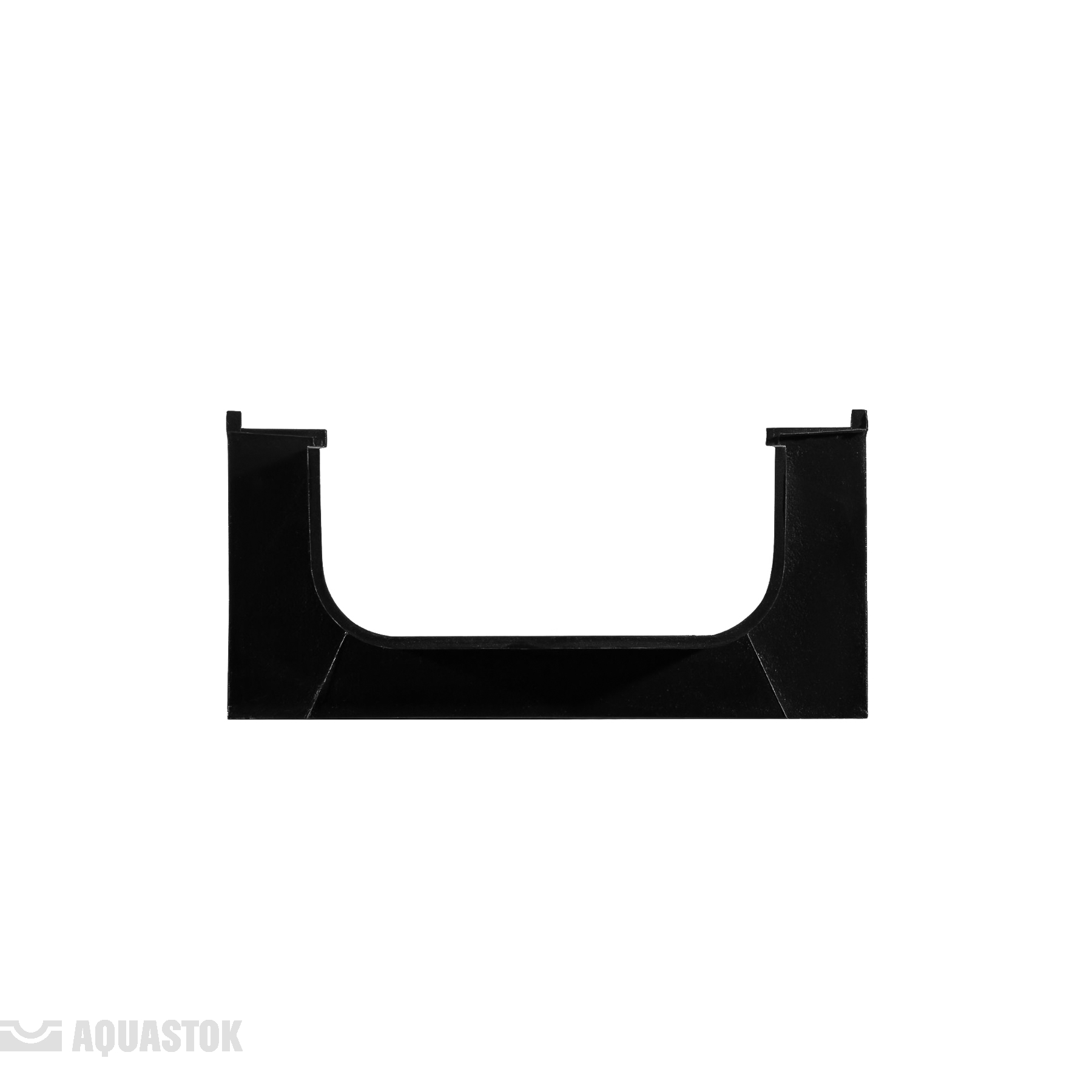

Заглушка торцевая пластиковая для DN100 H55-H70

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:: 9270

Заглушка торцевая пластиковая для DN100 H120-H180

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:: 9212

Переходник пластиковый DN100 Н70 - DN100 H120

Переходник пластиковый DN 100 Н70 - DN 100 H120, арт. 9312

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:: 9312

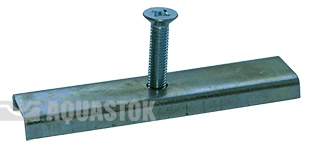

Фиксатор решетки стальной низкопрофильный DN100

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:: 911011

Размеры:: 117x27x10

Герметик

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
Возможность эксплуатации в температурном режиме от -40 до + 90°С.

Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.
