Бетонные лотки Norma DN400

/
/
/
/
/

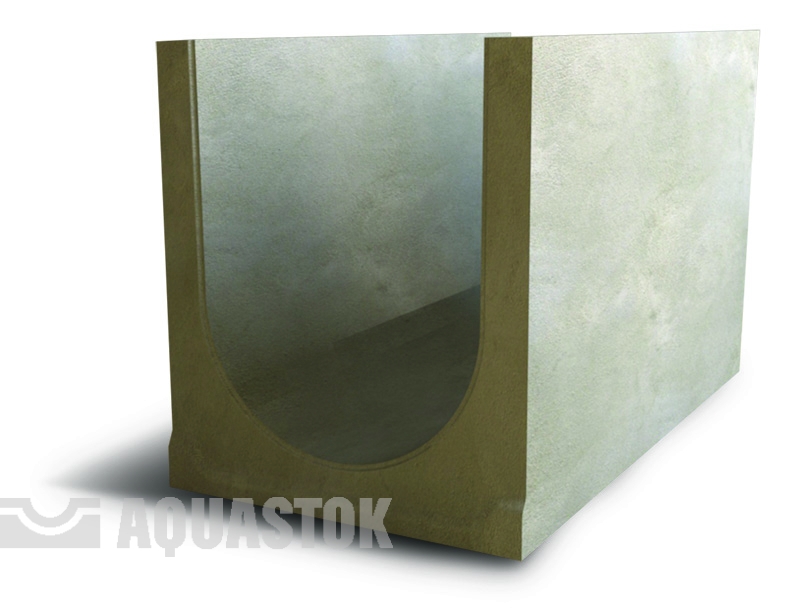

Лотки водоотводные бетонные (ЛВБ) NORMA DN400

Тип 1
Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

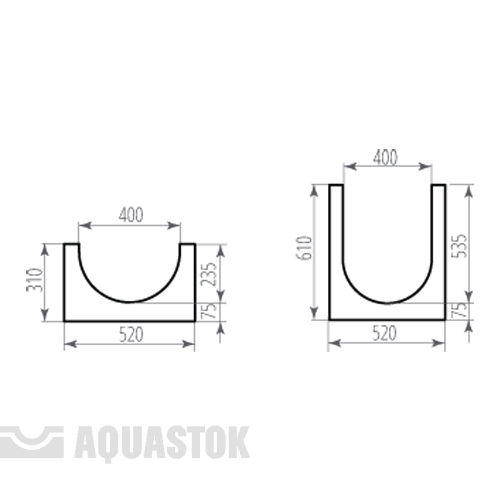

Чертежи NORMA DN400 Тип 1
Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

  • Class A15 (15кН/1,5т)

    Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

    A15

  • Class B125 (125кН/12,5т)

    Гаражи для легкового транспорта, скверы, парки и т.п.

    B125

  • Class C250 (250кН/25т)

    Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

    C250

Характеристики:

Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600. Паз на стыке лотков для герметизации. Возможно исполнение продольного паза для установки резинового шнура. Длина лотка - 1000 мм.

Модификации и характеристики

Без уклона

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 400 №0/1 520 310/310 235 205,3 A15-C250 2040250
ЛВБ Norma 400 №0/2 520 360/360 285 214,2 A15-C250 2040260
ЛВБ Norma 400 №0/0 520 410/410 335 223,0 A15-C250 2040200
ЛВБ Norma 400 №5/0 520 435/435 360 231,9 A15-C250 2040205
ЛВБ Norma 400 №10/0 520 460/460 385 240,7 A15-C250 2040210
ЛВБ Norma 400 №15/0 520 485/485 410 249,5 A15-C250 2040215
ЛВБ Norma 400 №20/0 520 510/510 435 258,4 A15-C250 2040220
ЛВБ Norma 400 №20/1 520 560/560 485 276,1 A15-C250 2040230
ЛВБ Norma 400 №20/2 520 610/610 535 293,8 A15-C250 2040240

С уклоном 0,5%

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 400 №1 520 410/415 340 224,8 A15-C250 2040101
ЛВБ Norma 400 №2 520 415/420 345 226,5 A15-C250 2040102
ЛВБ Norma 400 №3 520 420/425 350 228,3 A15-C250 2040103
ЛВБ Norma 400 №4 520 425/430 355 230,1 A15-C250 2040104
ЛВБ Norma 400 №5 520 430/435 360 231,9 A15-C250 2040105
ЛВБ Norma 400 №6 520 435/440 365 233,6 A15-C250 2040106
ЛВБ Norma 400 №7 520 440/445 370 235,4 A15-C250 2040107
ЛВБ Norma 400 №8 520 445/450 375 237,2 A15-C250 2040108
ЛВБ Norma 400 №9 520 450/455 380 238,9 A15-C250 2040109
ЛВБ Norma 400 №10 520 455/460 385 240,7 A15-C250 2040110
ЛВБ Norma 400 №11 520 460/465 390 242,5 A15-C250 2040111
ЛВБ Norma 400 №12 520 465/470 395 244,2 A15-C250 2040112
ЛВБ Norma 400 №13 520 470/475 400 246,0 A15-C250 2040113
ЛВБ Norma 400 №14 520 475/480 405 247,8 A15-C250 2040114
ЛВБ Norma 400 №15 520 480/485 410 249,5 A15-C250 2040115
ЛВБ Norma 400 №16 520 485/490 415 251,3 A15-C250 2040116
ЛВБ Norma 400 №17 520 490/495 420 253,1 A15-C250 2040117
ЛВБ Norma 400 №18 520 495/500 425 254,8 A15-C250 2040118
ЛВБ Norma 400 №19 520 500/505 430 256,6 A15-C250 2040119
ЛВБ Norma 400 №20 520 505/510 435 258,4 A15-C250 2040120
Оставить заявку

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ



Пескоуловители бетонные (ПБ) NORMA одно-, многосекционные






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Чертежи Пескоуловители бетонные (ПБ) NORMA одно-, многосекционные

Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Пескоуловители содержат корзину для сбора мусора, не допуская его попадания в систему трубопроводов, а также муфту с резиновым кольцом, служащую для герметичного подключения системы лотков к трубной системе канализации. Муфта может размещаться с любого торца, по желанию заказчика.






Модификации и характеристики

Односекционные (моноблочные)


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Norma 100 495 500 54 A15-C250 2610111

 ПБ Norma 150 675 500 112 A15-C250 2615111

 ПБ Norma 200 725 500 140 A15-C250 2620111

 ПБ Norma 500 1000 500 620 A15-F500 2650311

 ПБ Norma 500 1000 500 688 A15-F250  2650111


Многосекционные


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Norma 300 верх 640 500 132 A15-C250 2630121

 ПБ Norma 300 середина 640 500 141 A15-C250 2630131

 ПБ Norma 300 низ 640 500 158 A15-C250 2630141

 ПБ Norma 400 верх 640 500 151 A15-C250 2640121

 ПБ Norma 400 середина 640 500 172 A15-C250 2640131

 ПБ Norma 400 низ 640 500 184 A15-C250 2640141

 ПБ Norma 500 верх 1000 500 517 A15-C250 2650121

 ПБ Norma 500 низ 1000 500 688 A15-C250 2650141

 Оставить заявку



Герметик












 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:



  • Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
    •
  • Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
    •
  • Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
    •
  • Возможность эксплуатации в температурном режиме от -40 до + 90°С.
    •


Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.








Крышки бетонные для лотков NORMA DN200-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Типоразмеры крышек для лотков: DN 200, 300, 400, 500. Возможность изготовления крышки длинной 500 мм и 1000 мм. Выпускается с заглублением (ребром жёсткости) для каждого типоразмера лотка. С торцов крышки расположены амортизирующие демпферы.






Модификации и характеристики

КБ Norma 200


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 200 А15 290 1000 45,6 А15 2820000

 КБ Norma 200 E600 290 1000 87,0 A15-E600 2820010


КБ Norma 300


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 300 А15 410 1000 84,7 A15-E600 2830000

 КБ Norma 300 E600 410 1000 182,4 A15-E600 2830010


КБ Norma 400


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 400 А15 520 1000 108,0 A15-E600 2840000

 КБ Norma 400 E600 520 1000 230,4 A15-E600 2840010


КБ Norma 500


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 500 А15 520 1000 132,0 A15-E600 2850000

 КБ Norma 500 E600 520 1000 285,6 A15-E600 2850010

 Оставить заявку



Решетки бетонные для лотков NORMA DN400-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Типоразмеры решеток для лотков Norma: DN400, 500. Классы нагрузки A 15 и E 600. Резиновый демпфер на торце.






Модификации и характеристики


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РБ Norma 400 А15 520 1000 98,4 А15 2740000

 РБ Norma 400 E600 520 1000 208,8 A15-E600 2740010

 РБ Norma 500 А15 640 1000 50,0 А15 2750000

 РБ Norma 500 E600 640 1000 256,8 A15-E600 2750010

 Оставить заявку




  • Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600.
    •
  • Паз на стыке лотков для герметизации.
    •
  • Длина лотка - 1000 мм.
    •
