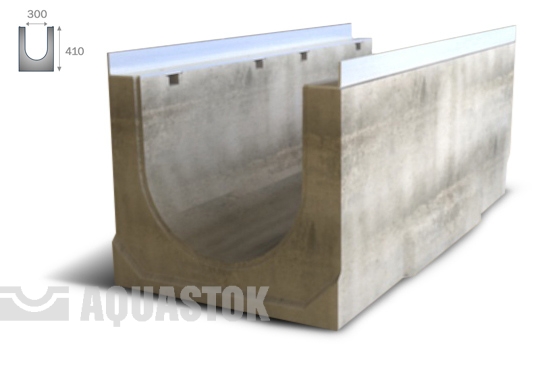

Лотки водоотводные бетонные (ЛВБ) OPTIMA DN300

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

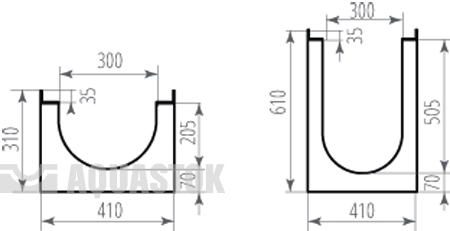

Чертежи Лотки водоотводные бетонные (ЛВБ) OPTIMA DN300

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250
Class D400 (400кН/40т)

Обочины дорог с высокой интенсивностью движения, АЗС, стоянки и гаражи, промышленные зоны и т.п.

D400
Class E600 (600кН/60т)

Зоны высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей и т.п.

E600
Class F900 (900кН/90т)

Зоны особо высокой нагрузки. Грузовые терминалы: порты, причалы, аэропорты и т.п.

F900

Характеристики:

Борта лотка усилены стальной оцинкованной планкой толщиной 4 мм. Паз на стыке лотков для герметизации. Длина лотка - 1000 мм.

Комплектация:

2 решетки или крышки на лоток, фиксация каждой осуществляется 4 болтами. Сменный резьбовой блок в лотке.

Модификации и характеристики

Без уклона

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Optima 300 №0/1	410	310/310	205	142,4	A15-F900	2230250
ЛВБ Optima 300 №0/2	410	360/360	255	158,0	A15-F900	2230260
ЛВБ Optima 300 №0/3	410	410/410	305	184,5	A15-F900	2230270
ЛВБ Optima 300 №0/0	410	450/450	345	192,3	A15-F900	2230200
ЛВБ Optima 300 №5/0	410	475/475	370	200,1	A15-F900	2230205
ЛВБ Optima 300 №10/0	410	500/500	395	207,9	A15-F900	2230210
ЛВБ Optima 300 №15/0	410	525/525	420	215,7	A15-F900	2230215
ЛВБ Optima 300 №20/0	410	550/550	445	223,5	A15-F900	2230220
ЛВБ Optima 300 №20/1	410	610/610	505	236,0	A15-F900	2230235

С уклоном 0,5%

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Optima 300 №1	410	450/455	350	193,9	A15-F900	2230101
ЛВБ Optima 300 №2	410	455/460	355	195,5	A15-F900	2230102
ЛВБ Optima 300 №3	410	460/465	360	197,0	A15-F900	2230103
ЛВБ Optima 300 №4	410	465/470	365	198,6	A15-F900	2230104
ЛВБ Optima 300 №5	410	470/475	370	200,1	A15-F900	2230105
ЛВБ Optima 300 №6	410	475/480	375	201,7	A15-F900	2230106
ЛВБ Optima 300 №7	410	480/485	380	203,3	A15-F900	2230107
ЛВБ Optima 300 №8	410	485/490	385	204,8	A15-F900	2230108
ЛВБ Optima 300 №9	410	490/495	390	206,4	A15-F900	2230109
ЛВБ Optima 300 №10	410	495/500	395	207,9	A15-F900	2230110
ЛВБ Optima 300 №11	410	500/505	400	209,5	A15-F900	2230111
ЛВБ Optima 300 №12	410	505/510	405	211,1	A15-F900	2230112
ЛВБ Optima 300 №13	410	510/515	410	212,6	A15-F900	2230113
ЛВБ Optima 300 №14	410	515/520	415	214,2	A15-F900	2230114
ЛВБ Optima 300 №15	410	520/525	420	215,7	A15-F900	2230115
ЛВБ Optima 300 №16	410	525/530	425	217,3	A15-F900	2230116
ЛВБ Optima 300 №17	410	530/535	430	218,9	A15-F900	2230117
ЛВБ Optima 300 №18	410	535/540	435	220,4	A15-F900	2230118
ЛВБ Optima 300 №19	410	540/545	440	222,0	A15-F900	2230119
ЛВБ Optima 300 №20	410	545/550	445	223,5	A15-F900	2230120

Оставить заявку

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Пескоуловители бетонные (ПБ) OPTIMA одно-, многосекционные

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи Пескоуловители бетонные (ПБ) OPTIMA одно-, многосекционные

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Пескоуловители содержат корзину для сбора мусора, не допуская его попадания в систему трубопроводов, а также муфту с резиновым кольцом, служащую для герметичного подключения системы лотков к трубной системе канализации. Муфта может размещаться с любого торца, по желанию заказчика. Сменный резьбовой блок в дождеприемнике. Фиксация каждой решетки осуществляется болтами.

Модификации и характеристики

Односекционные

Наименование	Высота, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
ПБ Optima 100	520	500	56,0	A15-C250	2610311
ПБ Optima 150	700	500	114,0	A15-C250	2615311
ПБ Optima 200	750	500	145,0	A15-C250	2620311
ПБ Optima 500	1000	500	620	A15-F900	2650311

Многосекционные

Наименование	Высота, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
ПБ Optima 300 верх	680	500	134	A15-C250	2630321
ПБ Optima 300 середина	600	500	141	A15-C250	2630331
ПБ Optima 300 низ	600	500	158	A15-C250	2630341
ПБ Optima 400 верх	680	1000	153	A15-C250	2640321
ПБ Optima 400 середина	650	1000	172	A15-C250	2640331
ПБ Optima 400 низ	650	500	184	A15-C250	2640341
ПБ Optima 500 верх	1000	500	524	A15-C250	2650321
ПБ Optima 500 низ	1000	500	688	A15-C250	2650341

Оставить заявку

Герметик

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
Возможность эксплуатации в температурном режиме от -40 до + 90°С.

Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.

Заглушки для бетонных лотков OPTIMA DN100-500

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Модификации и характеристики

Наименование	Артикул
Заглушка Optima 100 №0/1……20	94103 01…20
Заглушка Optima 150 №0/1……20	94153 01…20
Заглушка Optima 200 №0/1……20	94203 01…20
Заглушка Optima 300 №0/1……20	94303 01…20
Заглушка Optima 400 №0/1……20	94403 01…20
Заглушка Optima 500 №0/1……20	94503 01…20

Оставить заявку

Крышки чугунные для лотков OPTIMA и PROFI PLASTIK DN200-500

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Модификации и характеристики

КЧ Optima 200

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 200 E600	280	14,5	A15-E600	33106010

КЧ Optima 300

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 300 E600	400	32,0	A15-E600	33156010

КЧ Optima 400

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 400 E600	510	45	A15-E600	33206010

КЧ Optima 500

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 500 E600	630	56	A15-E600	33306010

Оставить заявку

Решетки чугунные ячеистые «Волна» для лотков OPTIMA DN100-500

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Класс нагрузки:

три варианта исполнения:

С 250, Е 600, F 900.

Материал решетки: высокопрочный чугун ВЧ50.

Фиксация решетки к бетонному лотку осуществляется 4 болтами, на лоток устанавливается 2 решетки длиной по 500 мм.

Дизайн решетки Aquastok - «Волна».

Модификации и характеристики

РЧ Optima 100

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 100 C250	155	500	3,5	A15-C250	3210605
РЧ Optima 100 D400	155	500	3,8	A15-D400	3210606
РЧ Optima 100 E600	155	500	4,5	A15-E600	3210610
РЧ Optima 100 F900	155	500	8	A15-F900	3210615

РЧ Optima 150

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 150 C250	218	500	6	A15-C250	3215605
РЧ Optima 150 D400	218	500	5,8	A15-D400	3215606
РЧ Optima 150 E600	218	500	8	A15-E600	3215610
РЧ Optima 150 F900	218	500	13	A15-F900	3215615

РЧ Optima 200

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 200 C250	280	500	7	A15-C250	3220605
РЧ Optima 200 D400	280	500	7,5	A15-D400	3220606
РЧ Optima 200 E600	280	500	11	A15-E600	3220610
РЧ Optima 200 F900	280	500	17	A15-F900	3220615
РЧЯ Optima 200 МГН D400	280	500	7,5	A15-D400

РЧ Optima 300

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 300 C250	400	500	17	A15-C250	3230605
РЧ Optima 300 D400	400	500	15,8	A15-C400	3230606
РЧ Optima 300 E600	400	500	22	A15-E600	3230610
РЧ Optima 300 F900	400	500	26	A15-F900	3230615

РЧ Optima 400

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 400 C250	510	500	27	A15-C250	3240605
РЧ Optima 400 D400	510	500	23	A15-C400	3240606
РЧ Optima 400 E600	510	500	36	A15-E600	3240610
РЧ Optima 400 F900	510	500	45	A15-F900	3240615

РЧ Optima 500

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 500 C250	630	500	32	A15-C250	3250605
РЧ Optima 500 D400	630	500	32,4	A15-C400	3250606
РЧ Optima 500 E600	630	500	45	A15-E600	3250610
РЧ Optima 500 F900	630	500	55	A15-F900	3250615
