Бетонные лотки Norma DN200

/
/
/
/
/

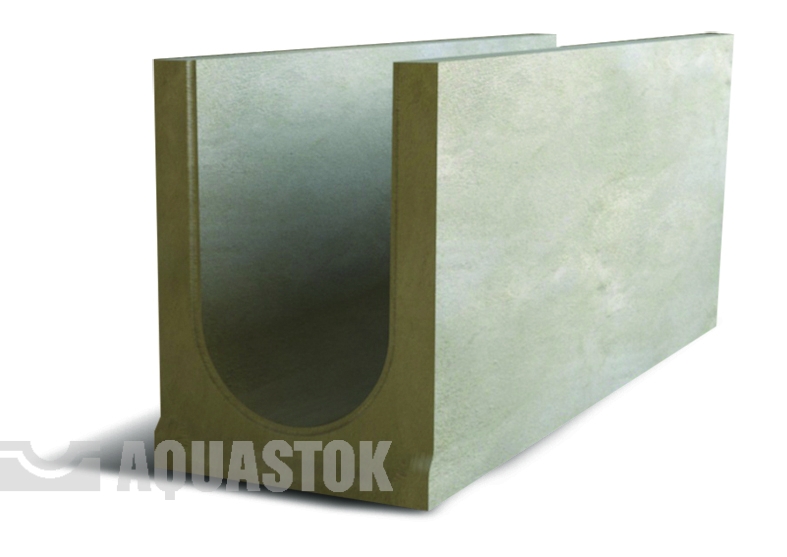

Лотки водоотводные бетонные (ЛВБ) NORMA DN200 Тип 1

Тип 1
Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

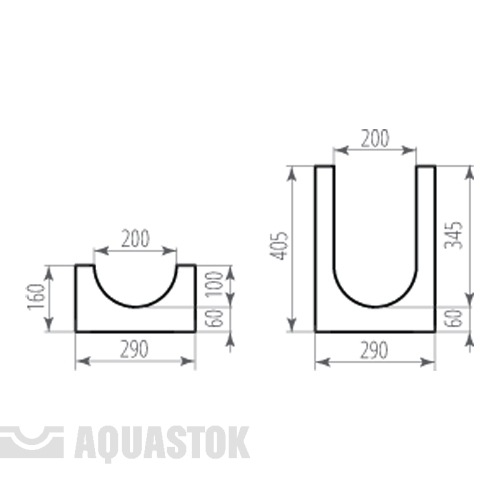

Чертежи NORMA DN200 Тип 1
Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

  • Class A15 (15кН/1,5т)

    Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

    A15

  • Class B125 (125кН/12,5т)

    Гаражи для легкового транспорта, скверы, парки и т.п.

    B125

  • Class C250 (250кН/25т)

    Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

    C250

Характеристики:

Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600. Паз на стыке лотков для герметизации. Возможно исполнение продольного паза для установки резинового шнура. Длина лотка - 1000 мм.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:
22001
Размеры:
1000x300x275

Модификации и характеристики

С уклоном 0,5%

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 200 №1 290 280/285 225 99,6 A15-C250 2020101
ЛВБ Norma 200 №2 290 285/290 230 100,8 A15-C250 2020102
ЛВБ Norma 200 №3 290 290/295 235 102,0 A15-C250 2020103
ЛВБ Norma 200 №4 290 295/300 240 103,2 A15-C250 2020104
ЛВБ Norma 200 №5 290 300/305 245 104,4 A15-C250 2020105
ЛВБ Norma 200 №6 290 305/310 250 105,6 A15-C250 2020106
ЛВБ Norma 200 №7 290 310/315 255 106,8 A15-C250 2020107
ЛВБ Norma 200 №8 290 315/320 260 108,0 A15-C250 2020108
ЛВБ Norma 200 №9 290 320/325 265 109,2 A15-C250 2020109
ЛВБ Norma 200 №10 290 325/330 270 110,4 A15-C250 2020110

Без уклона

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 200 №0/1 290 160/160 100 80,4 A15-C250 2020250
ЛВБ Norma 200 №0/2 290 200/200 140 86,4 A15-C250 2020260
ЛВБ Norma 200 №0/3 290 240/240 180 92,4 A15-C250 2020270
ЛВБ Norma 200 №0/0 290 280/280 220 98,4 A15-C250 2020200
ЛВБ Norma 200 №5/0 290 305/305 245 104,4 A15-C250 2020205
ЛВБ Norma 200 №10/0 290 330/330 270 110,4 A15-C250 2020210
ЛВБ Norma 200 №15/0 290 355/355 295 116,4 A15-C250 2020215
ЛВБ Norma 200 №20/0 290 380/380 320 122,4 A15-C250 2020220
ЛВБ Norma 200 №20/1 290 405/405 345 127,2 A15-C250 2020225
Оставить заявку

Лотки водоотводные бетонные (ЛВБ) NORMA DN200 Тип 2

Тип 2
Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

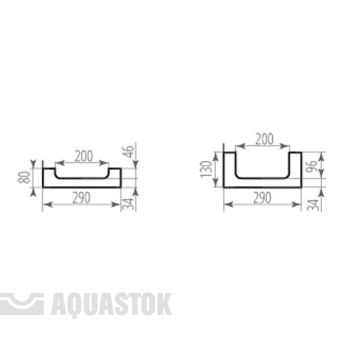

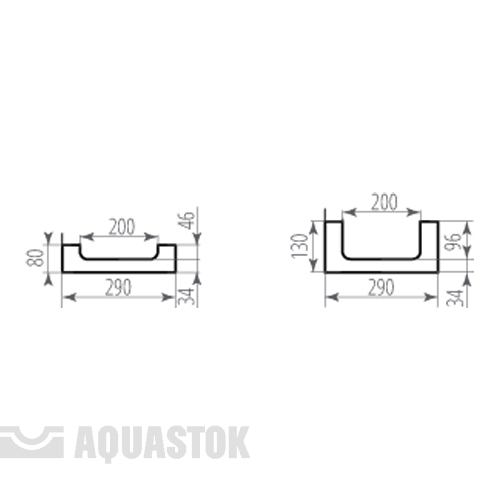

Чертежи NORMA DN200 Тип 2
Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

  • Class A15 (15кН/1,5т)

    Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

    A15

  • Class B125 (125кН/12,5т)

    Гаражи для легкового транспорта, скверы, парки и т.п.

    B125

  • Class C250 (250кН/25т)

    Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

    C250

Характеристики:

Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600. Паз на стыке лотков для герметизации. Возможно исполнение продольного паза для установки резинового шнура. Длина лотка - 1000 мм.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:
22003
Размеры:
1000x300x335

Модификации и характеристики

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 200 №0/4 тип 2 290 130/130 96 45,4 A15-C250 2020415
ЛВБ Norma 200 №0/3 тип 2 290 120/120 86 41,4 A15-C250 2020410
ЛВБ Norma 200 №0/2 тип 2 290 100/100 66 37,4 A15-C250 2020405
ЛВБ Norma 200 №0/1 тип 2 290 80/80 46 33,4 A15-C250 2020400
Оставить заявку

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ



Герметик












 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:



  • Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
    •
  • Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
    •
  • Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
    •
  • Возможность эксплуатации в температурном режиме от -40 до + 90°С.
    •


Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.








Крышки бетонные для лотков NORMA DN200-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Типоразмеры крышек для лотков: DN 200, 300, 400, 500. Возможность изготовления крышки длинной 500 мм и 1000 мм. Выпускается с заглублением (ребром жёсткости) для каждого типоразмера лотка. С торцов крышки расположены амортизирующие демпферы.






Модификации и характеристики

КБ Norma 200


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 200 А15 290 1000 45,6 А15 2820000

 КБ Norma 200 E600 290 1000 87,0 A15-E600 2820010


КБ Norma 300


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 300 А15 410 1000 84,7 A15-E600 2830000

 КБ Norma 300 E600 410 1000 182,4 A15-E600 2830010


КБ Norma 400


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 400 А15 520 1000 108,0 A15-E600 2840000

 КБ Norma 400 E600 520 1000 230,4 A15-E600 2840010


КБ Norma 500


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 500 А15 520 1000 132,0 A15-E600 2850000

 КБ Norma 500 E600 520 1000 285,6 A15-E600 2850010

 Оставить заявку



Пескоуловители бетонные (ПБ) NORMA одно-, многосекционные






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Чертежи Пескоуловители бетонные (ПБ) NORMA одно-, многосекционные

Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Пескоуловители содержат корзину для сбора мусора, не допуская его попадания в систему трубопроводов, а также муфту с резиновым кольцом, служащую для герметичного подключения системы лотков к трубной системе канализации. Муфта может размещаться с любого торца, по желанию заказчика.






Модификации и характеристики

Односекционные (моноблочные)


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Norma 100 495 500 54 A15-C250 2610111

 ПБ Norma 150 675 500 112 A15-C250 2615111

 ПБ Norma 200 725 500 140 A15-C250 2620111

 ПБ Norma 500 1000 500 620 A15-F500 2650311

 ПБ Norma 500 1000 500 688 A15-F250  2650111


Многосекционные


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Norma 300 верх 640 500 132 A15-C250 2630121

 ПБ Norma 300 середина 640 500 141 A15-C250 2630131

 ПБ Norma 300 низ 640 500 158 A15-C250 2630141

 ПБ Norma 400 верх 640 500 151 A15-C250 2640121

 ПБ Norma 400 середина 640 500 172 A15-C250 2640131

 ПБ Norma 400 низ 640 500 184 A15-C250 2640141

 ПБ Norma 500 верх 1000 500 517 A15-C250 2650121

 ПБ Norma 500 низ 1000 500 688 A15-C250 2650141

 Оставить заявку


 NORMA DN200 Тип 1:


  • Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600.
    •
  • Паз на стыке лотков для герметизации.
    •
  • Возможно исполнение продольного паза для установки резинового шнура.
    •
  • Длина лотка - 1000 мм.
    •





NORMA DN200 Тип 2:




  • Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600.
    •
  • Паз на стыке лотков для герметизации.
    •
  • Возможно исполнение продольного паза для установки резинового шнура.
    •
  • Длина лотка - 1000 мм.
    •
