Бетонные лотки Norma DN300

/
/
/
/
/

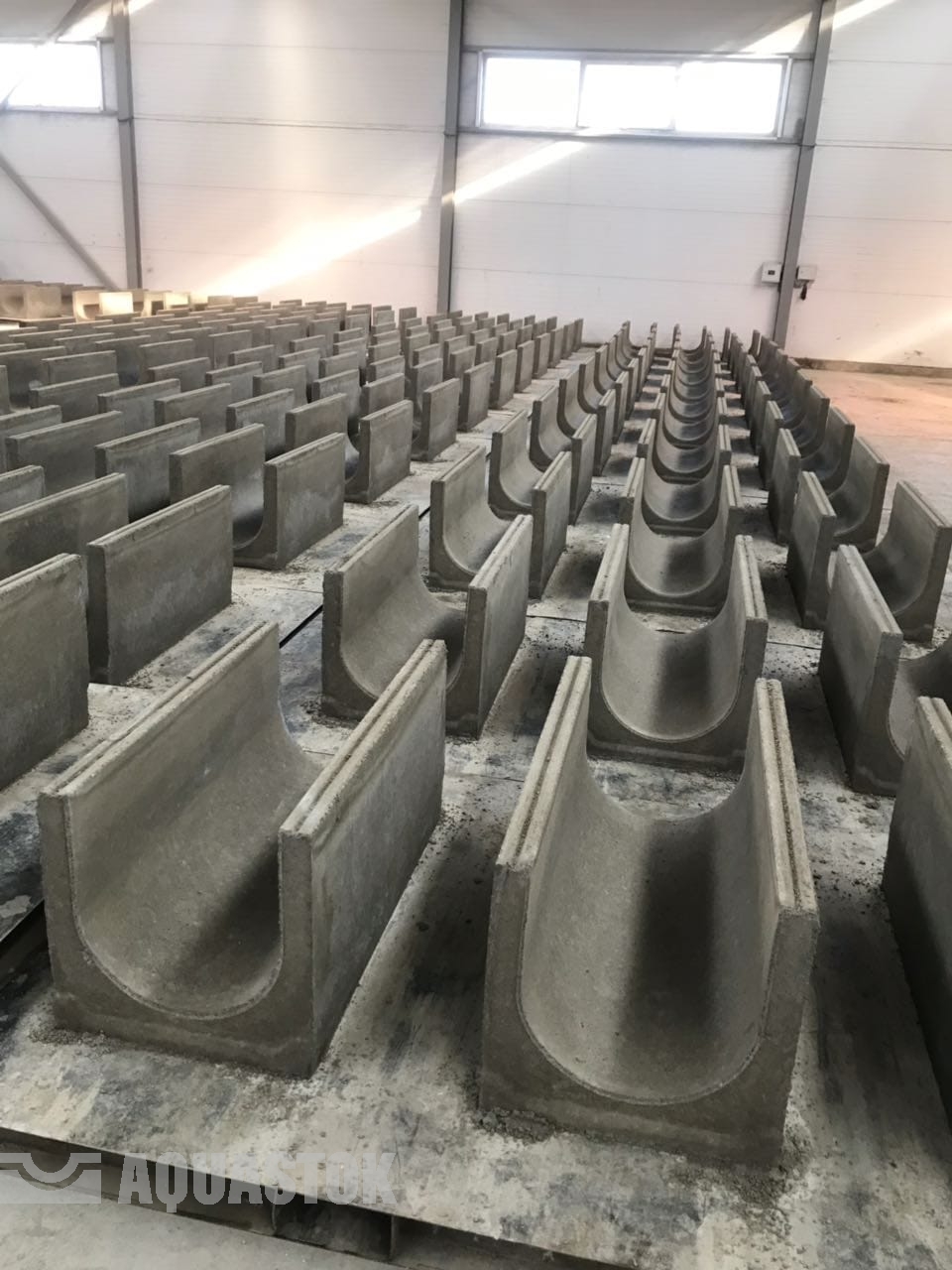

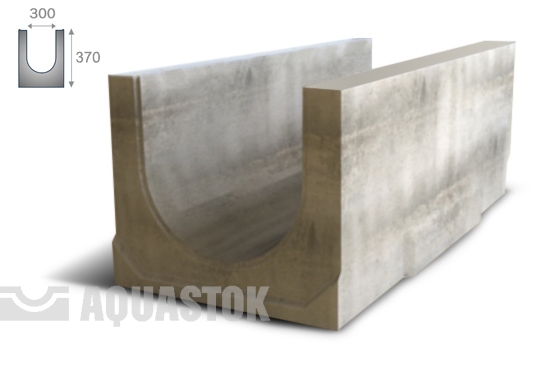

Лотки водоотводные бетонные (ЛВБ) NORMA DN300

Тип 1
Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

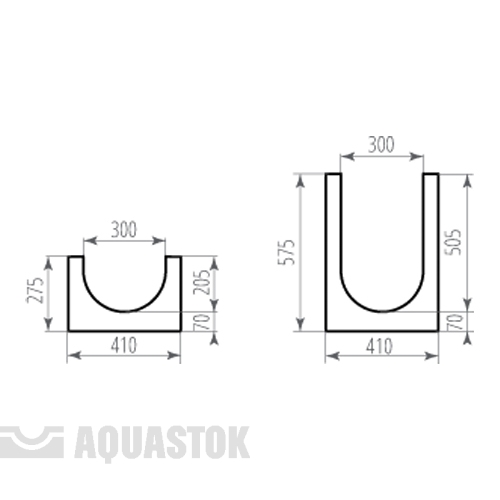

Чертежи NORMA DN300 Тип 1
Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

  • Class A15 (15кН/1,5т)

    Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

    A15

  • Class B125 (125кН/12,5т)

    Гаражи для легкового транспорта, скверы, парки и т.п.

    B125

  • Class C250 (250кН/25т)

    Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

    C250

Характеристики:

Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600. Паз на стыке лотков для герметизации. Возможно исполнение продольного паза для установки резинового шнура. Длина лотка - 1000 мм.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:
23001
Размеры:
1000x430x370

Модификации и характеристики

Без уклона

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 300 №0/1 410 275/275 205 136,8 A15-C250 2030250
ЛВБ Norma 300 №0/2 410 325/325 255 152,4 A15-C250 2030260
ЛВБ Norma 300 №0/3 410 375/375 305 178,9 A15-C250 2030270
ЛВБ Norma 300 №0/0 410 415/415 345 186,7 A15-C250 2030200
ЛВБ Norma 300 №5/0 410 440/440 370 194,5 A15-C250 2030205
ЛВБ Norma 300 №10/0 410 465/465 395 202,3 A15-C250 2030210
ЛВБ Norma 300 №15/0 410 490/490 420 210,1 A15-C250 2030215
ЛВБ Norma 300 №20/0 410 515/515 445 217,9 A15-C250 2030220
ЛВБ Norma 300 №20/1 410 575/575 505 230,4 A15-C250 2030235

С уклоном 0,5%

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 300 №1 410 415/420 350 188,3 A15-C250 2030101
ЛВБ Norma 300 №2 410 420/425 355 189,8 A15-C250 2030102
ЛВБ Norma 300 №3 410 425/430 360 191,4 A15-C250 2030103
ЛВБ Norma 300 №4 410 430/435 365 193,0 A15-C250 2030104
ЛВБ Norma 300 №5 410 435/440 370 194,5 A15-C250 2030105
ЛВБ Norma 300 №6 410 440/445 375 196,1 A15-C250 2030106
ЛВБ Norma 300 №7 410 445/450 380 197,6 A15-C250 2030107
ЛВБ Norma 300 №8 410 450/455 385 199,2 A15-C250 2030108
ЛВБ Norma 300 №9 410 455/460 390 200,8 A15-C250 2030109
ЛВБ Norma 300 №10 410 460/465 395 202,3 A15-C250 2030110
ЛВБ Norma 300 №11 410 465/470 400 203,9 A15-C250 2030111
ЛВБ Norma 300 №12 410 470/475 405 205,4 A15-C250 2030112
ЛВБ Norma 300 №13 410 475/480 410 207,0 A15-C250 2030113
ЛВБ Norma 300 №14 410 480/485 415 208,6 A15-C250 2030114
ЛВБ Norma 300 №15 410 485/490 420 210,1 A15-C250 2030115
ЛВБ Norma 300 №16 410 490/495 425 211,7 A15-C250 2030116
ЛВБ Norma 300 №17 410 495/500 430 213,2 A15-C250 2030117
ЛВБ Norma 300 №18 410 500/505 435 214,8 A15-C250 2030118
ЛВБ Norma 300 №19 410 505/510 440 216,4 A15-C250 2030119
ЛВБ Norma 300 №20 410 510/515 445 217,9 A15-C250 2030120
Оставить заявку

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ



Пескоуловители бетонные (ПБ) NORMA одно-, многосекционные






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Чертежи Пескоуловители бетонные (ПБ) NORMA одно-, многосекционные

Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Пескоуловители содержат корзину для сбора мусора, не допуская его попадания в систему трубопроводов, а также муфту с резиновым кольцом, служащую для герметичного подключения системы лотков к трубной системе канализации. Муфта может размещаться с любого торца, по желанию заказчика.






Модификации и характеристики

Односекционные (моноблочные)


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Norma 100 495 500 54 A15-C250 2610111

 ПБ Norma 150 675 500 112 A15-C250 2615111

 ПБ Norma 200 725 500 140 A15-C250 2620111

 ПБ Norma 500 1000 500 620 A15-F500 2650311

 ПБ Norma 500 1000 500 688 A15-F250  2650111


Многосекционные


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Norma 300 верх 640 500 132 A15-C250 2630121

 ПБ Norma 300 середина 640 500 141 A15-C250 2630131

 ПБ Norma 300 низ 640 500 158 A15-C250 2630141

 ПБ Norma 400 верх 640 500 151 A15-C250 2640121

 ПБ Norma 400 середина 640 500 172 A15-C250 2640131

 ПБ Norma 400 низ 640 500 184 A15-C250 2640141

 ПБ Norma 500 верх 1000 500 517 A15-C250 2650121

 ПБ Norma 500 низ 1000 500 688 A15-C250 2650141

 Оставить заявку

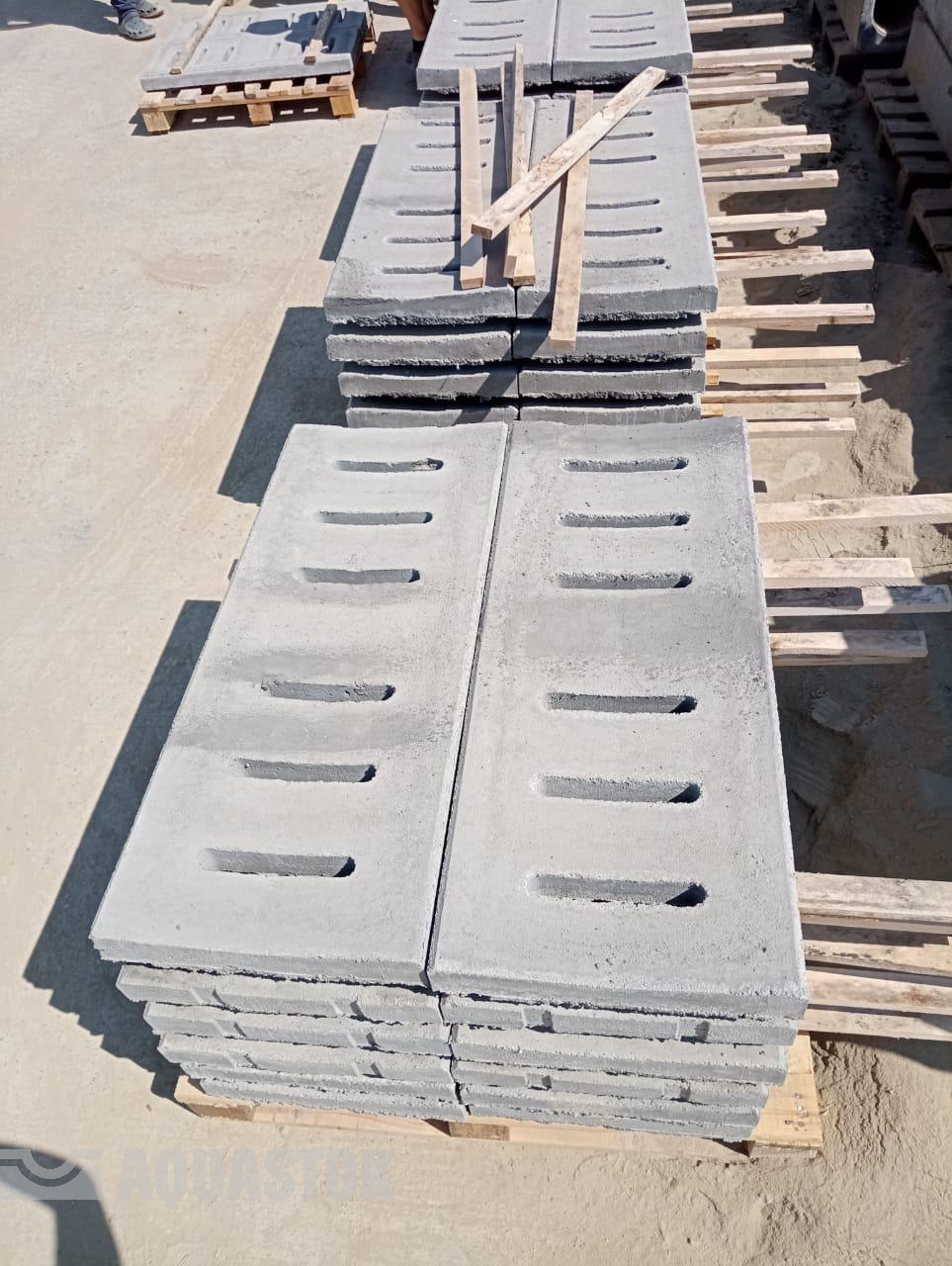

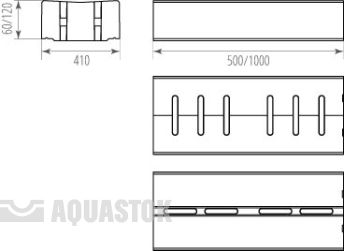

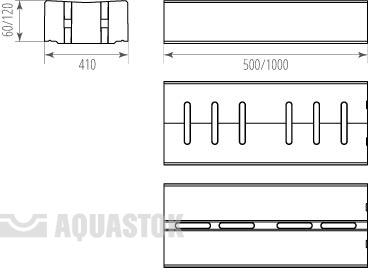

Решетки бетонные для лотков NORMA DN300












 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

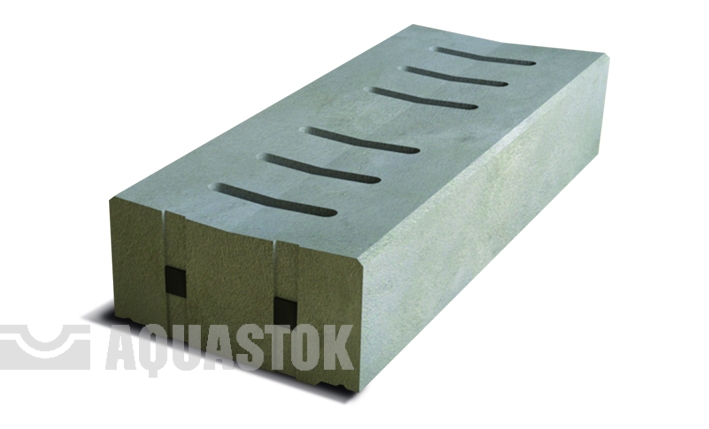

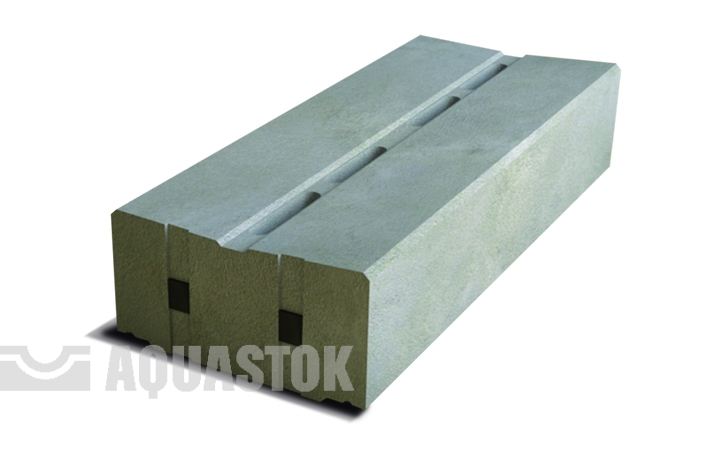

Типоразмеры решеток для лотков Norma: DN 300. Для типоразмера DN 300 предусмотрено 2 типа щелевых решеток с продольными или поперечными отверстиями. Резиновый демпфер на торце.






Модификации и характеристики


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РБ Norma 300 E600 410 1000 172,8 A15-E600 2730010

 РБ Norma 300 А15 410 1000 80,9 А15 2730000

 Оставить заявку



Крышки бетонные для лотков NORMA DN200-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2

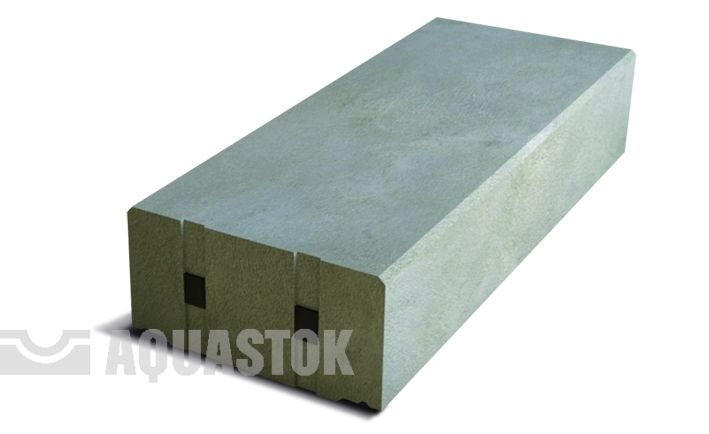

Характеристики:

Типоразмеры крышек для лотков: DN 200, 300, 400, 500. Возможность изготовления крышки длинной 500 мм и 1000 мм. Выпускается с заглублением (ребром жёсткости) для каждого типоразмера лотка. С торцов крышки расположены амортизирующие демпферы.






Модификации и характеристики

КБ Norma 200


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 200 А15 290 1000 45,6 А15 2820000

 КБ Norma 200 E600 290 1000 87,0 A15-E600 2820010


КБ Norma 300


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 300 А15 410 1000 84,7 A15-E600 2830000

 КБ Norma 300 E600 410 1000 182,4 A15-E600 2830010


КБ Norma 400


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 400 А15 520 1000 108,0 A15-E600 2840000

 КБ Norma 400 E600 520 1000 230,4 A15-E600 2840010


КБ Norma 500


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 500 А15 520 1000 132,0 A15-E600 2850000

 КБ Norma 500 E600 520 1000 285,6 A15-E600 2850010

 Оставить заявку



Герметик












 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:



  • Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
    •
  • Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
    •
  • Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
    •
  • Возможность эксплуатации в температурном режиме от -40 до + 90°С.
    •


Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.









  • Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600.
    •
  • Паз на стыке лотков для герметизации.
    •
  • Длина лотка - 1000 мм.
    •
